Ürün Açıklaması
CC1206KKX7RCBB102, YAGEO tarafından üretilen, 1000pF (1nF) kapasiteye, 1000VDC (1kV) çalışma gerilimine ve X7R dielektrik yapısına sahip yüksek gerilim MLCC (Çok Katmanlı Seramik Kondansatör) modelidir.

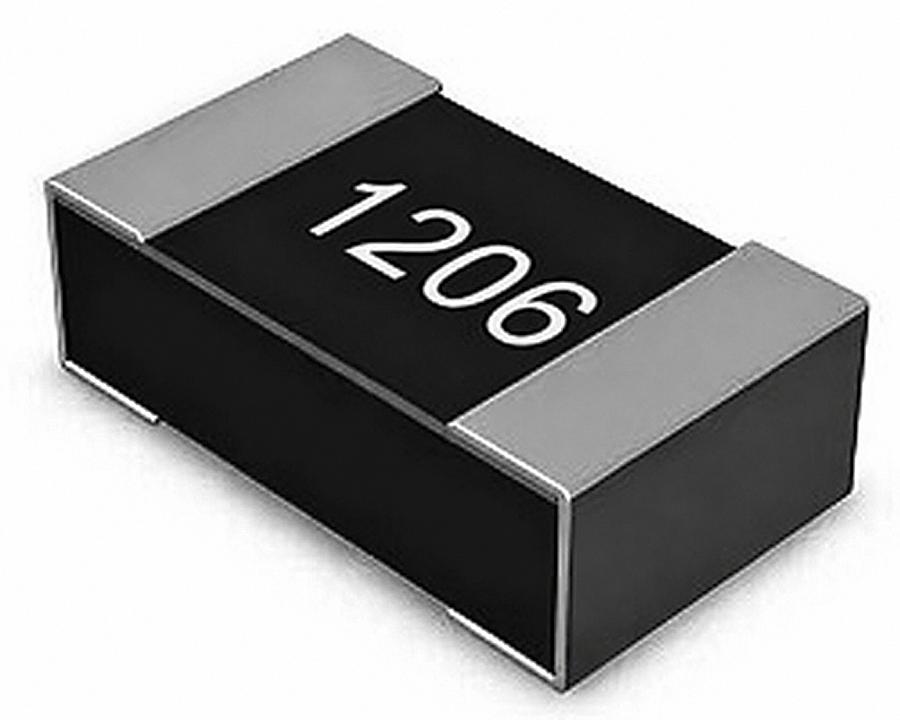

1206 (3216 Metric) SMD paket yapısı sayesinde yüksek yoğunluklu PCB tasarımlarında minimum alan kaplarken yüksek güvenilirlik sağlar. ±10% tolerans, -55°C ile +125°C çalışma sıcaklığı ve Class II X7R dielektrik yapısı sayesinde güç kaynakları, endüstriyel elektronik, telekomünikasyon, otomotiv elektroniği, LED sürücüler, yüksek gerilim devreleri ve genel amaçlı elektronik uygulamalar için ideal çözümdür.
Yüksek gerilim özelliğine sahip olan CC serisi kondansatörler, düşük kayıp, yüksek güvenilirlik ve uzun servis ömrü sunar. Ürün RoHS3 ve REACH uyumlu olup otomatik dizgi üretim hatlarına uygun Tape & Reel ve Cut Tape ambalaj seçenekleriyle sunulmaktadır.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | CC1206KKX7RCBB102 |
Üretici | YAGEO |
Seri | CC |
Ürün Tipi | MLCC Seramik Kondansatör |
Alt Kategori | Capacitors |
Kategori | Çok Katmanlı Seramik Kondansatör (MLCC) |
Kapasitans | 1000 pF (1nF / 0.001µF) |
Nominal Gerilim | 1000VDC (1kV) |
Dielektrik | X7R |
Sıcaklık Katsayısı | X7R |
Sınıf | Class II |
Tolerans | ±10% |
Uygulama | General Purpose |
Özellik | High Voltage |
Montaj Tipi | Surface Mount (SMD/SMT) |
Sonlandırma | Standard |
Paket | 1206 (3216 Metric) |
Boyut | 3.20 × 1.60 mm |
Uzunluk | 3.20 mm (0.126") |
Genişlik | 1.60 mm (0.063") |
Kalınlık | 1.15 mm (0.045") |
Yükseklik | 1.45 mm (0.057") |
Çalışma Sıcaklığı | -55°C ~ +125°C |
Parça Durumu | Aktif |
Birim Ağırlık | 27 mg |
Paketleme Bilgileri
Özellik | Değer |
Paketleme | Tape & Reel (TR) |
Paketleme | Cut Tape (CT) |
Paketleme | Demsay Reel® (DemsaystoreReel) |
Üretici Standart Paketi | 3000 Adet |
Çevre ve İhracat Bilgileri
Özellik | Değer |
RoHS | ROHS3 Uyumlu |
REACH | Etkilenmedi |
ECCN | EAR99 |
HTSUS | 8532.24.0020 |
MSL | 1 (Sınırsız) |
Alternatif Parça Numaraları
Parça No |
12062R102KEBB0D |
12062R102KEBB00 |
311-1144-1 |
311-1144-2 |
311-1144-6 |
Q2383184 |
225000115623 |
Kullanım Alanları
- Güç kaynakları
- Endüstriyel elektronik
- Yüksek gerilim devreleri
- AC/DC güç sistemleri
- SMPS tasarımları
- LED sürücüler
- Telekomünikasyon cihazları
- Ağ ekipmanları
- Endüstriyel otomasyon
- PLC sistemleri
- Ölçüm cihazları
- Test ekipmanları
- Otomotiv elektroniği
- Tüketici elektroniği
- IoT cihazları
- Haberleşme kartları
- Filtreleme devreleri
- Bypass uygulamaları
- Kuplaj (Coupling)
- Decoupling uygulamaları
Ürün Avantajları
- 1000V yüksek çalışma gerilimi
- Kararlı X7R dielektrik
- ±10% tolerans
- Kompakt 1206 paket
- Yüksek güvenilirlik
- Düşük ESR
- Uzun servis ömrü
- Yüksek izolasyon performansı
- Otomatik dizgiye uygun
- Endüstriyel uygulamalar için ideal
- RoHS3 ve REACH uyumlu
- YAGEO kalite güvencesi
