B82721A2401N021
Ürün Açıklaması

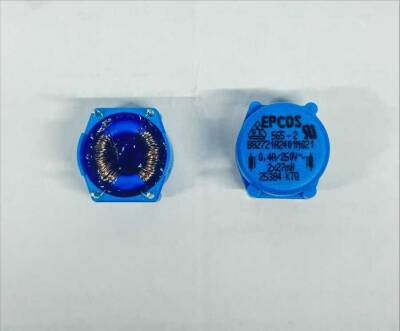

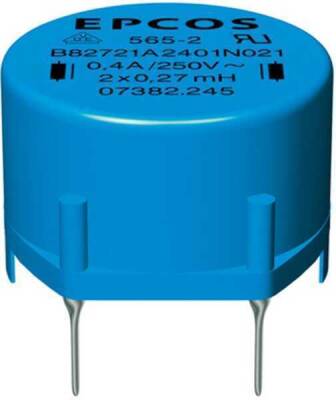

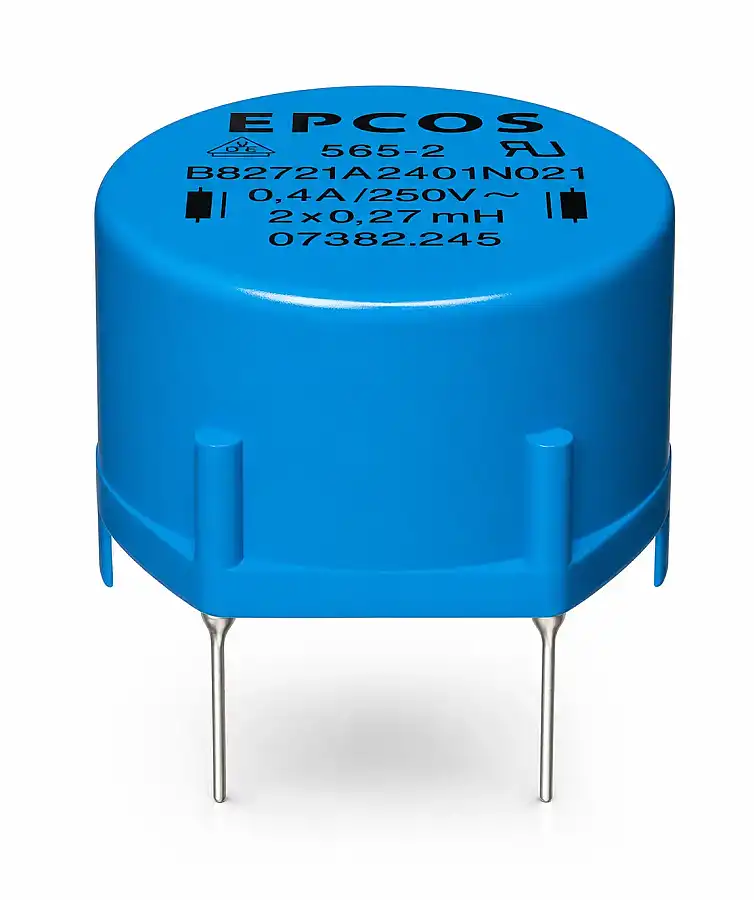

B82721A2401N021, TDK tarafından üretilen 27mH endüktanslı ortak mod bobinidir (Common Mode Choke). 400mA akım kapasitesi ve 250VAC çalışma gerilimi ile EMI bastırma ve güç hattı filtreleme uygulamalarında kullanılır.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | B82721A2401N021 |
Üretici | TDK |
Marka | TDK |
Ürün Kategorisi | Ortak Mod Bobinleri / Filtreleri |
Kategori | Filtreler |
Alt Kategori | İndüktörler, Bobinler ve Sargılar |
Ürün Tipi | Ortak Modlu Şok (Common Mode Choke) |
Ürün | Ortak Modlu Şoklar |
Seri | B82721 |
Seri Adı | B82721A |
Filtre Türü | Elektrik Hattı |
Tip | Elektrik Hattı |
Ana Malzeme | Ferrit |
Koruma | Korumalı |
Kanal Sayısı | 2 Kanal |
Satır Sayısı | 2 Hat |
Endüktans | 27mH |
Frekanstaki Endüktans | 27mH @ 10kHz |
Tolerans | ±30% |
Maksimum DC Akımı | 400mA |
Mevcut Değerlendirme (Maks.) | 400mA |
DC Direnci (DCR) | 1.7Ω (Tipik) |
Maksimum DC Direnci | 1.7Ω |
Gerilim Değeri | 250VAC |
Çalışma Sıcaklığı | -40°C ~ +125°C |
Minimum Çalışma Sıcaklığı | -40°C |
Maksimum Çalışma Sıcaklığı | +125°C |
Montaj Tipi | Delikten Montaj (Through Hole) |
Montaj Şekli | Yatay Montaj |
Sonlandırma Şekli | Delikten |
Paket / Kutu | Yatay, 4 Pin |

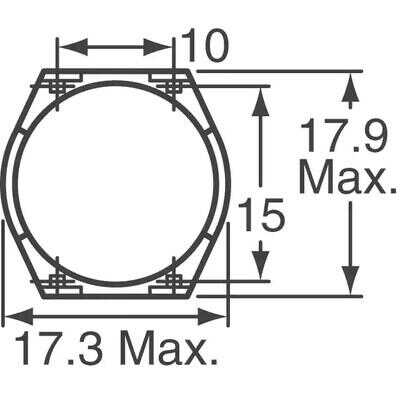

Boyut | 17.90mm × 17.30mm |
Uzunluk | 17.9mm |
Genişlik | 17.3mm |

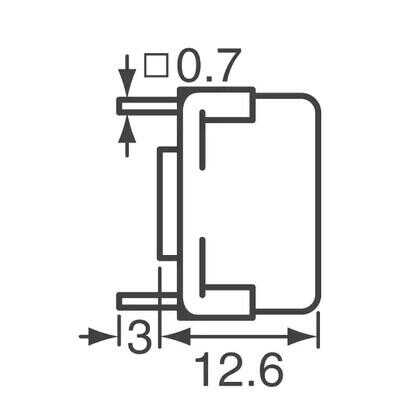

Yükseklik | 12.6mm |
Maksimum Yükseklik | 12.6mm |
Çap | 15mm |
Kurşun Çapı | 0.7mm |
Ambalajlama | Tray (Tepsi) |
Parça Durumu | Aktif |
Onay Kuruluşları | ENEC, UR, VDE |
Temel Ürün Numarası | B82721 |
Üretici Standart Paketi | 600 Adet |
Birim Ağırlık | 5 g |
RoHS Durumu | ROHS3 Uyumlu |
REACH Durumu | REACH Etkilendi |
ECCN | EAR99 |
HTSUS | 8548.00.0000 |
Nem Hassasiyet Seviyesi (MSL) | Uygulanamaz |
Öne Çıkan Özellikler
- 27mH ortak mod endüktansı
- 400mA akım kapasitesi
- 250VAC çalışma gerilimi
- Ferrit çekirdek yapısı
- Düşük 1.7Ω DC direnç
- EMI/RFI bastırma uygulamaları
- Korumalı yapı
- Through Hole montaj
- 2 hatlı filtre yapısı
- ENEC, UR ve VDE onaylı
Kullanım Alanları
- AC güç giriş filtreleri
- EMI filtreleri
- SMPS güç kaynakları
- Endüstriyel güç sistemleri
- Motor sürücüleri
- İnverterler
- UPS sistemleri
- Ölçüm cihazları
- Tıbbi cihazlar
- Haberleşme ekipmanları
- Otomasyon sistemleri
- Güç elektroniği uygulamaları
Avantajları
- Ortak mod gürültüsünü etkin şekilde bastırır.
- Düşük DC direnç sayesinde güç kaybını azaltır.
- Endüstriyel uygulamalar için yüksek güvenilirlik sunar.
- Kompakt yapısıyla PCB üzerinde yer tasarrufu sağlar.
Parça Numarası Takma Adları
- B82721A2401N21
- B82721A2401N 21
- 495-2728
