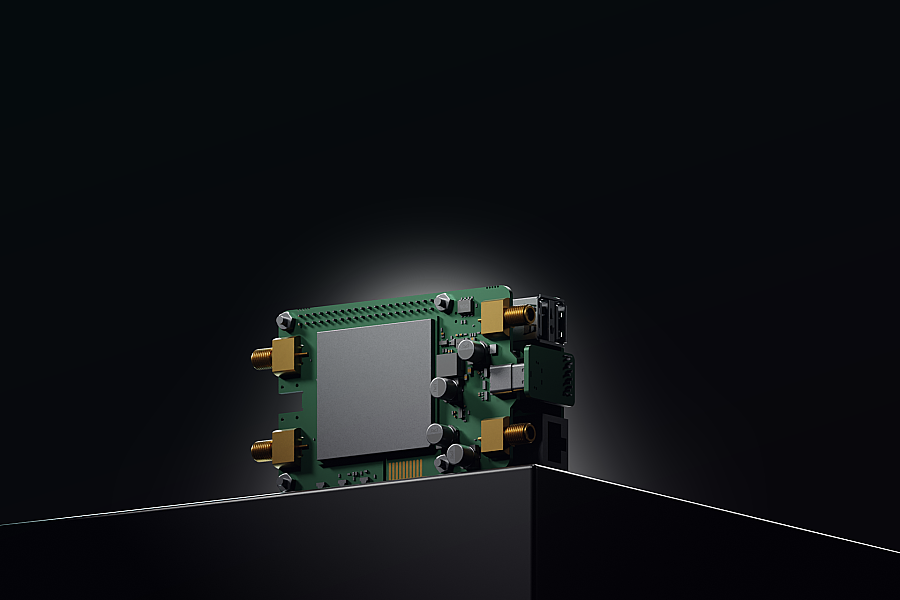

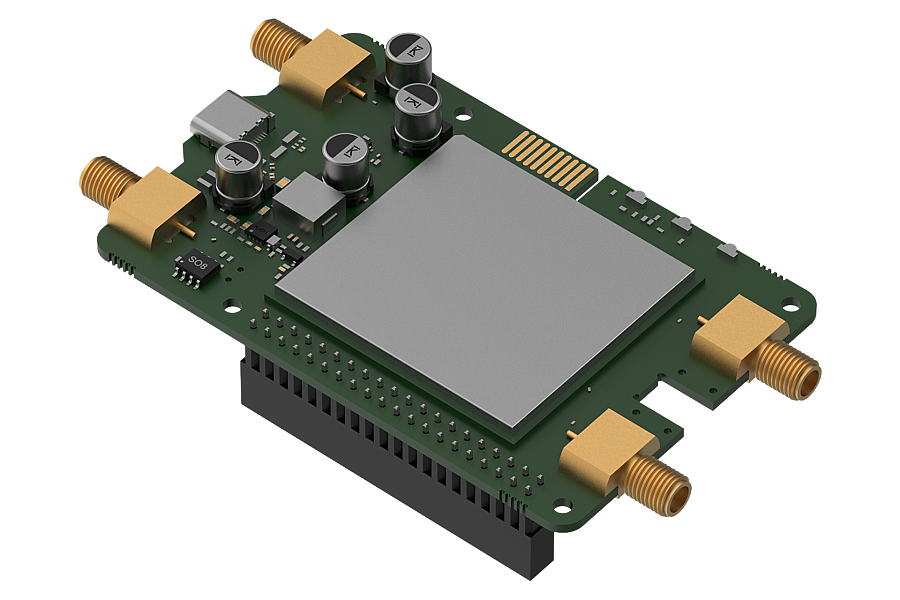

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 1

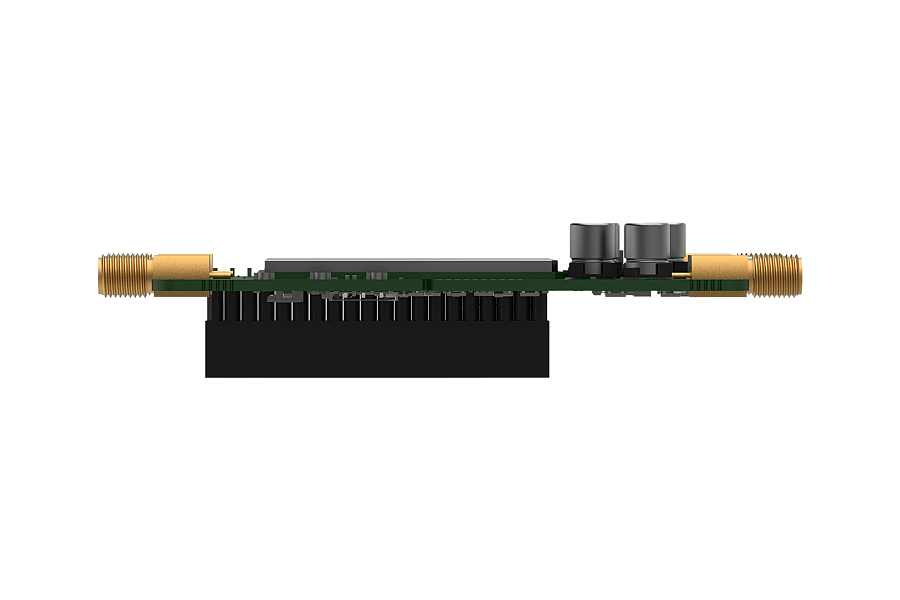

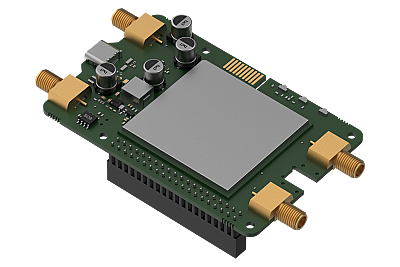

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 2

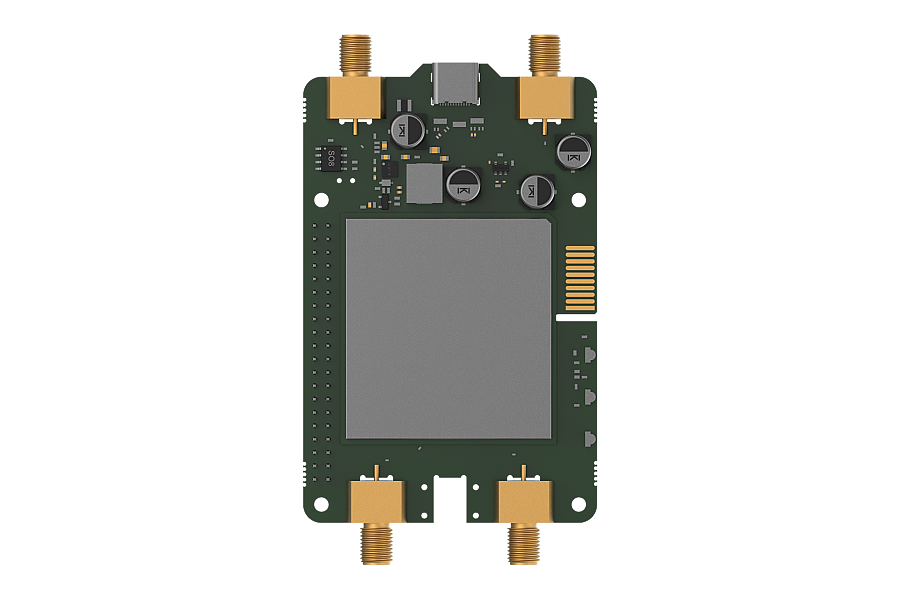

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 3

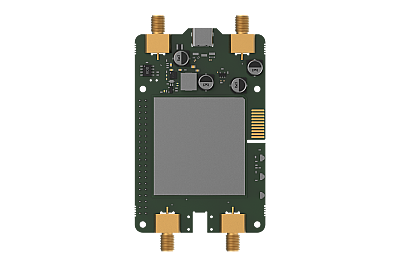

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 4

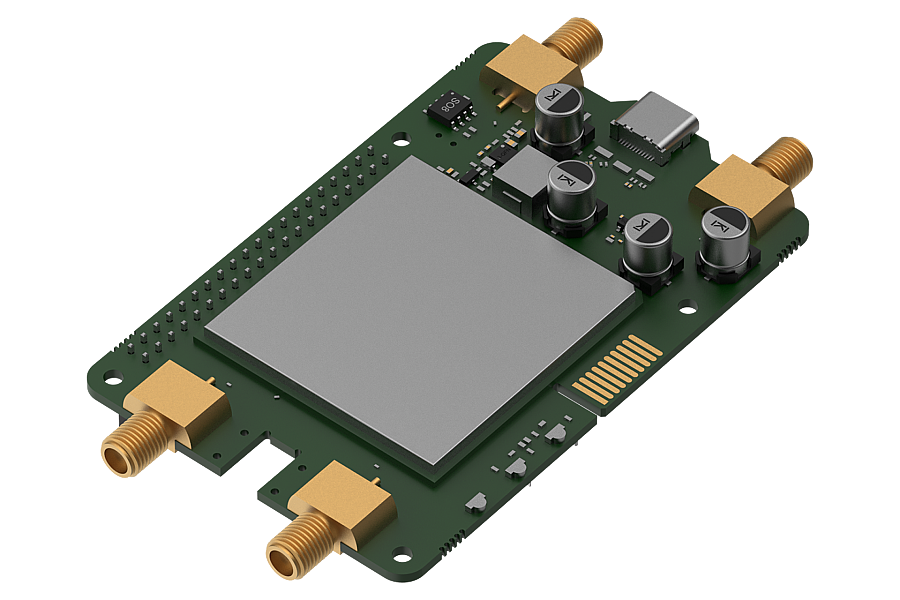

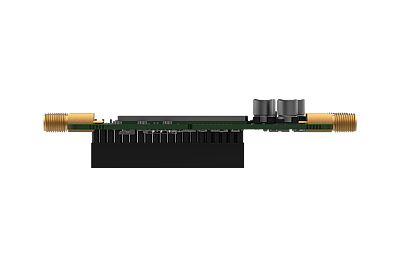

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 5

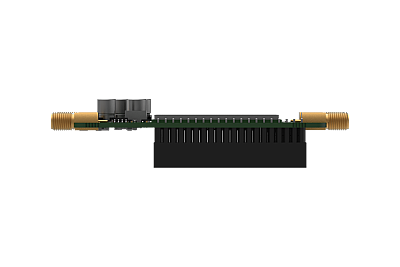

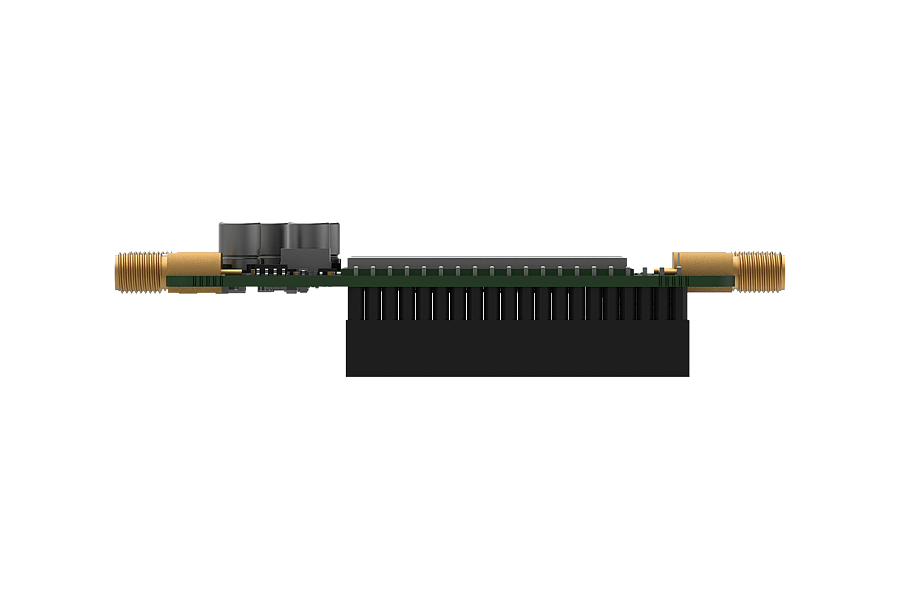

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü - 6

Gösterilen görsel yalnızca temsilidir.

TELTONIKA

Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü

Name: Calyx 4G / EBD021 Endüstriyel 4G LTE Mobil Haberleşme Modülü
Brand: TELTONIKA
SKU: T6553
Price: 3296.00 TRY
Availability: InStock

Ürün Kodu

:

T6553

Üretici Kodu

:

Calyx 4G / EBD021

Üretici

:

TELTONIKA

Tedarik Süresi

:

2-3 Hafta

Paketleme Tipi

:

Kutu

DATASHEET

Tavsiye Et Fiyat Alarmı

Gömülü Hücresel Raspberry Pi HAT+ (CALYX) - Teknik Detaylar

CALYX gömülü Raspberry Pi HAT+, gömülü sistemlerinize sorunsuz mobil internet sağlamak için özel olarak tasarlanmıştır. Üç farklı varyantta (4G Cat 4, 5G Redcap ve tam teşekküllü 5G) bulunan CALYX, Wi-Fi veya Ethernet'in bulunmadığı veya güvenilir olmadığı her yerde Raspberry Pi 4 veya 5'inize hücresel bağlantı sağlar.

CALYX, SBC bilgisayarınızın üzerine doğrudan monte edilerek yerden tasarruf sağlar ve temiz bir entegrasyon sağlar. GPIO modem kontrolü ve PCM ses desteği gibi özelliklerle donatılmış olan CALYX, entegratörler ve geliştiriciler için kompakt ve özellik açısından zengin bir hücresel genişleme sunar.

1. Mobil Özellikler ve Varyantlar

Varyant / Model	Mobil Modül ve Hız Detayları	3GPP Sürümü
Calyx 4G / EBD021	4G LTE-FDD (Cat 4) – 75Mbps DL, 50Mbps UL; LTE-TDD (Cat 4) – 65Mbps DL, 35Mbps UL; DC-HSPA+ – 42Mbps DL, 5.76Mbps UL; 3G – 384 kbps DL, 384 kbps UL, 2G – 236.8 kbps DL, 236.8 kbps UL, 2G GPRS – 85.6 kbps DL, 85.6 kbps UL	Release 9
Calyx 5G / EBD050	5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G LTE Cat 19 up to 1.6 Gbps DL/ 200 Mbps UL; 3G up to 42 DL/ 5.76 UL Mbps	Release 16
Calyx 5G Red Cap / EBD070	5G Sub-6Ghz SA 223 Mbps DL/123 Mbps UL; 4G LTE (Cat 4) up to 195 Mbps DL/105 Mbps UL	Release 17

2. USB Veri Hızı

Arayüz / Tip	Desteklenen Modeller
USB 2.0	Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070
USB 3.0	Calyx 5G / EBD050

3. 40 Pinli GPIO Başlığı ve Kontrol Sinyalleri

Sinyal / Fonksiyon	Açıklama ve Özellikler
PWR_KEY	Modem turn on/off. Digital Input, 0 - 3.3 V logic level, active High, to activate use pulse (≥500 ms)
Modem wakeup	Wake up modem from a sleep mode. • Digital Input, 0 - 3.3 V logic level, active High - Calyx 4G / EBD021 • Digital Input, 0 - 3.3 V logic level, active Low - Calyx 5G / EBD050; Calyx 5G Red Cap / EBD070
Modem reset	Resets the modem. Digital Input, 0 - 3.3 V logic level, active High
Power Hatları	USB type C: 5 VDC \| 40-pin header: 5 VDC and 3.3 VDC

4. Fiziksel Arayüzler ve Güç Kaynağı

Bileşen	Detaylar
Status LEDs	1 x Power, NET IND, NET STAT
SIM	1 x SIM slot (Nano SIM - 4FF), push-pull
Power	On a 40-pin header/USB power
USB	USB Type-C receptacle
Antennas	• 2 x SMA for Mobile – Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 • 4 x SMA for Mobile – Calyx 5G / EBD050

5. Fiziksel Özellikler ve Çalışma Ortamı

Özellik	Açıklama
Weight	57 g
Mounting options	With included mounting kit
Dimensions (W x H x D)	• 56 x 23.11 x 95.48 mm (Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070) • 56 x 23.11 x 100.8 mm (Calyx 5G / EBD050)
Operating temperature	-40 °C to 75 °C

6. Düzenleyici ve Tip Onayları (Regulatory & Type Approvals)

Varyant / Kategori	Onaylar / Standartlar
Regulatory (Calyx 4G / EBD021 & 5G / EBD050)	CE, UKCA, EAC, UCRF, RCM, CB, WEEE
Regulatory (Calyx 5G Red Cap / EBD070)	CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
EMC Emissions & Immunity (Calyx 4G / EBD021)	EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1, EN 301 489-52 V1.2.1
EMC Emissions & Immunity (Calyx 5G / EBD050)	EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-3 V2.3.2, EN 301 489-17 V3.3.1, EN 301 489-19 V2.2.1, EN 301 489-52 V1.2.1
EMC Emissions & Immunity (Calyx 5G Red Cap / EBD070)	EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1, EN 301 489-19 V2.2.1, EN 301 489-52 V1.2.1 47 CFR Part 15, Subpart B
RF Standards (EBD021 & EBD050)	EN 301 908-1 V15.2.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.2.1, EN 301 908-25 V15.1.1
RF Standards (EBD070)	EN 301 908-1 V15.2.1, EN 301 908-13 V13.2.1, EN 301 908-25 V15.1.1
Safety Standards	CE: EN IEC 62311:2020 RCM: AS/NZS 62368.1:2022 CB: EN IEC 62368-1:2020+A11:2020

7. Standart Paket İçeriği ve Sınıflandırma Kodları

Kategori	Açıklama / İçerik
Standard package*	• Calyx • Fasteners kit • 40-pin GPIO header extender • USB Type-C to USB Type-A accessory • QSG (Quick Start Guide) • Packaging box *Standard package contents may differ based on standard order codes. For more information on all available packaging options – please contact us directly.
Classification codes	HS Code: 851762 HTS: 8517.62.00

8. Mevcut Versiyonlar ve Frekans Bantları (Available Versions)

Hardware Version / Region	Supported Frequencies & Order Code
EBD021 0***** EMEA¹, Thailand, Australia, New Zealand	Calyx 4G / EBD021 • 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28 • 4G (LTE-TDD): B38, B40, B41 • 3G: B1, B8 • 2G: B3, B8 EBD021000000 / Standard package without PSU
EBD050 0***** EMEA¹, APAC, Brazil	Calyx 5G / EBD050 • 5G NR(SA/NSA): n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n71, n75, n76, n77, n78 • 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28, B32, B71 • 4G (LTE-TDD): B38, B40, B41, B42, B43 • 3G: B1, B5, B8 EBD050000000 / Standard package without PSU
EBD050 1***** North America	Calyx 5G / EBD050 • 5G NR NSA: n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78 • 5G NR SA: n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78 • 4G (LTE-FDD): B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B66, B71 • 4G (LTE-TDD): B38, B41, B42, B43, B48 EBD050100000 / Standard package without PSU
EBD070 0***** Global¹	Calyx 5G Red Cap / EBD070 • 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79 • 4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71 • 4G (LTE-TDD): B34, B38, B39, B40, B41, B42, B43, B48 EBD070000000 / Standard package without PSU

Stok 3 +

3.296,00 TL + KDV

66,35 USD + KDV
