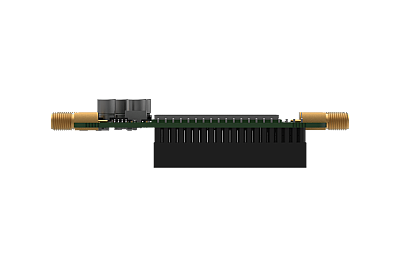

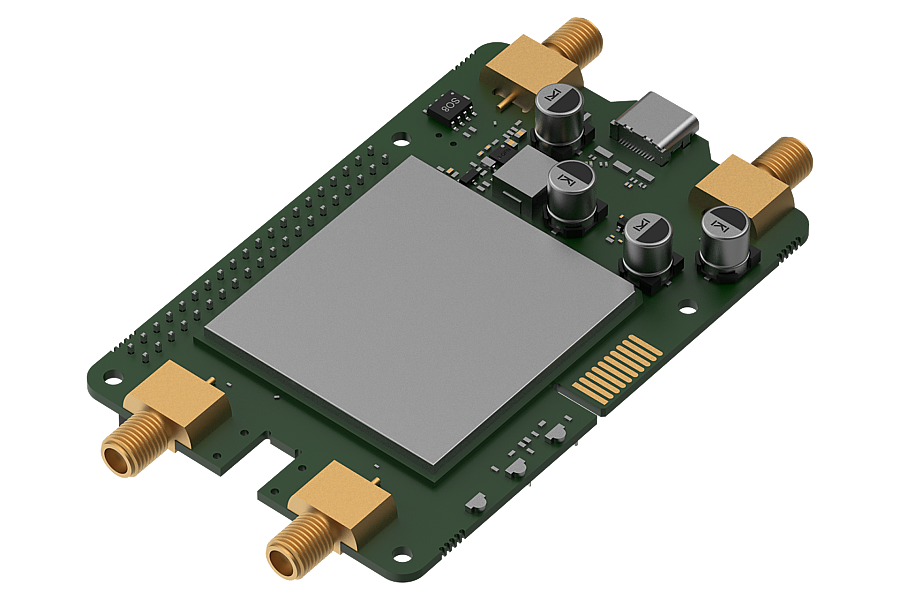

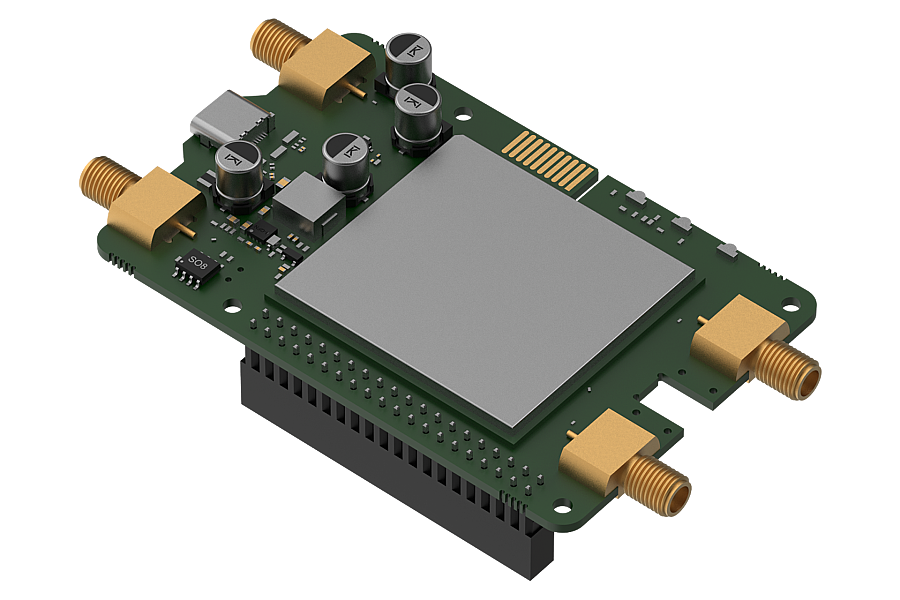

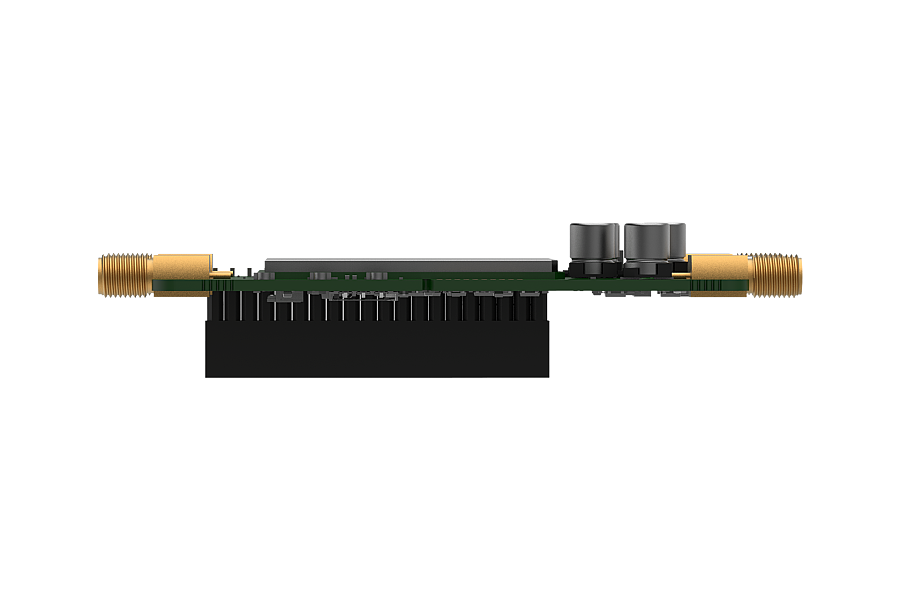

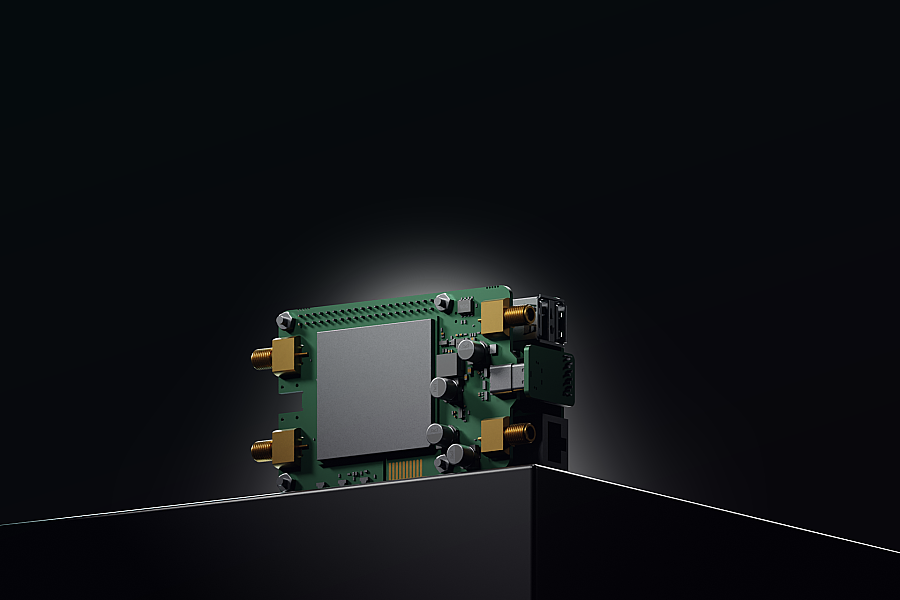

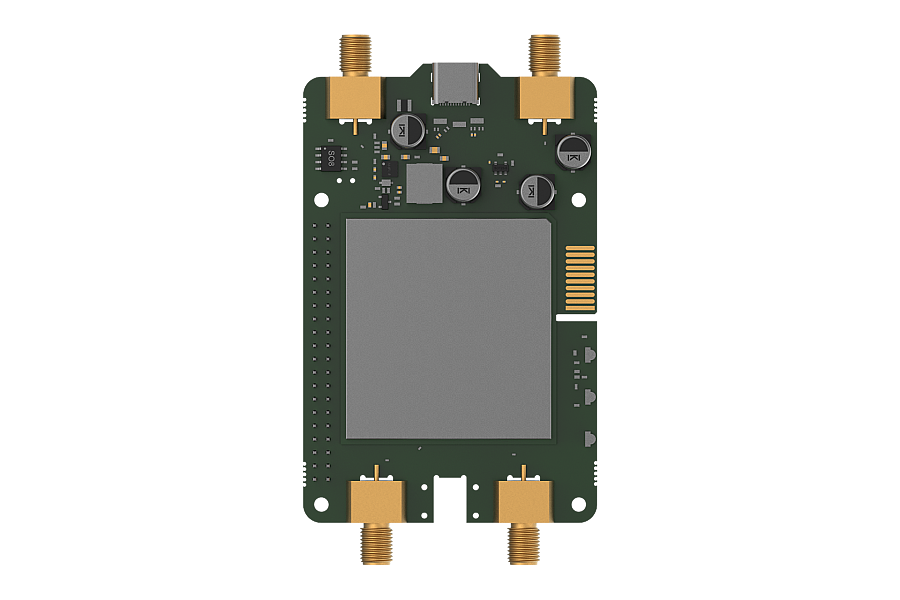

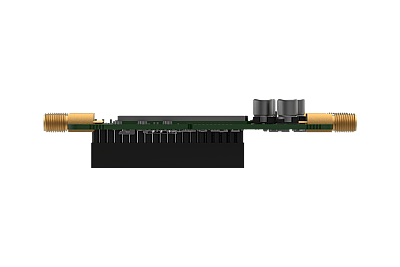

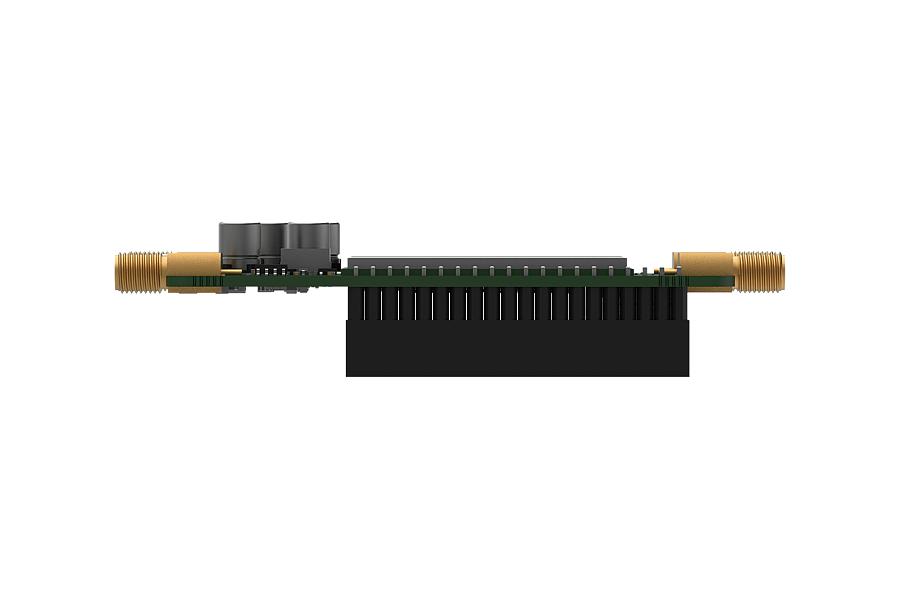

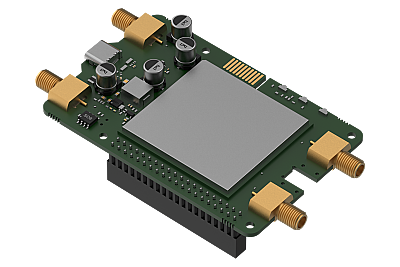

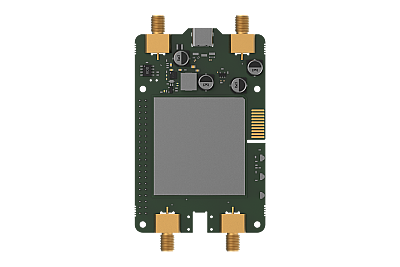

Gömülü Hücresel Raspberry Pi HAT+ (CALYX) - Teknik Detaylar
CALYX gömülü Raspberry Pi HAT+, gömülü sistemlerinize sorunsuz mobil internet sağlamak için özel olarak tasarlanmıştır. Üç farklı varyantta (4G Cat 4, 5G Redcap ve tam teşekküllü 5G) bulunan CALYX, Wi-Fi veya Ethernet'in bulunmadığı veya güvenilir olmadığı her yerde Raspberry Pi 4 veya 5'inize hücresel bağlantı sağlar.
CALYX, SBC bilgisayarınızın üzerine doğrudan monte edilerek yerden tasarruf sağlar ve temiz bir entegrasyon sağlar. GPIO modem kontrolü ve PCM ses desteği gibi özelliklerle donatılmış olan CALYX, entegratörler ve geliştiriciler için kompakt ve özellik açısından zengin bir hücresel genişleme sunar.
1. Mobil Özellikler ve Varyantlar
| Varyant / Model | Mobil Modül ve Hız Detayları | 3GPP Sürümü |
|---|---|---|
| Calyx 4G / EBD021 | 4G LTE-FDD (Cat 4) – 75Mbps DL, 50Mbps UL; LTE-TDD (Cat 4) – 65Mbps DL, 35Mbps UL; DC-HSPA+ – 42Mbps DL, 5.76Mbps UL; 3G – 384 kbps DL, 384 kbps UL, 2G – 236.8 kbps DL, 236.8 kbps UL, 2G GPRS – 85.6 kbps DL, 85.6 kbps UL | Release 9 |
| Calyx 5G / EBD050 | 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G LTE Cat 19 up to 1.6 Gbps DL/ 200 Mbps UL; 3G up to 42 DL/ 5.76 UL Mbps | Release 16 |
| Calyx 5G Red Cap / EBD070 | 5G Sub-6Ghz SA 223 Mbps DL/123 Mbps UL; 4G LTE (Cat 4) up to 195 Mbps DL/105 Mbps UL | Release 17 |
2. USB Veri Hızı
| Arayüz / Tip | Desteklenen Modeller |
|---|---|
| USB 2.0 | Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 |
| USB 3.0 | Calyx 5G / EBD050 |
3. 40 Pinli GPIO Başlığı ve Kontrol Sinyalleri
| Sinyal / Fonksiyon | Açıklama ve Özellikler |
|---|---|
| PWR_KEY | Modem turn on/off. Digital Input, 0 - 3.3 V logic level, active High, to activate use pulse (≥500 ms) |
| Modem wakeup | Wake up modem from a sleep mode. • Digital Input, 0 - 3.3 V logic level, active High - Calyx 4G / EBD021 • Digital Input, 0 - 3.3 V logic level, active Low - Calyx 5G / EBD050; Calyx 5G Red Cap / EBD070 |
| Modem reset | Resets the modem. Digital Input, 0 - 3.3 V logic level, active High |
| Power Hatları | USB type C: 5 VDC | 40-pin header: 5 VDC and 3.3 VDC |
4. Fiziksel Arayüzler ve Güç Kaynağı
| Bileşen | Detaylar |
|---|---|
| Status LEDs | 1 x Power, NET IND, NET STAT |
| SIM | 1 x SIM slot (Nano SIM - 4FF), push-pull |
| Power | On a 40-pin header/USB power |
| USB | USB Type-C receptacle |
| Antennas | • 2 x SMA for Mobile – Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 • 4 x SMA for Mobile – Calyx 5G / EBD050 |
5. Fiziksel Özellikler ve Çalışma Ortamı
| Özellik | Açıklama |
|---|---|
| Weight | 57 g |
| Mounting options | With included mounting kit |
| Dimensions (W x H x D) | • 56 x 23.11 x 95.48 mm (Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070) • 56 x 23.11 x 100.8 mm (Calyx 5G / EBD050) |
| Operating temperature | -40 °C to 75 °C |
6. Düzenleyici ve Tip Onayları (Regulatory & Type Approvals)
| Varyant / Kategori | Onaylar / Standartlar |
|---|---|
| Regulatory (Calyx 4G / EBD021 & 5G / EBD050) | CE, UKCA, EAC, UCRF, RCM, CB, WEEE |
| Regulatory (Calyx 5G Red Cap / EBD070) | CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE |
| EMC Emissions & Immunity (Calyx 4G / EBD021) | EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1, EN 301 489-52 V1.2.1 |
| EMC Emissions & Immunity (Calyx 5G / EBD050) | EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-3 V2.3.2, EN 301 489-17 V3.3.1, EN 301 489-19 V2.2.1, EN 301 489-52 V1.2.1 |
| EMC Emissions & Immunity (Calyx 5G Red Cap / EBD070) | EN 55032:2015+ A11:2020 + A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019+A2:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1, EN 301 489-19 V2.2.1, EN 301 489-52 V1.2.1 47 CFR Part 15, Subpart B |
| RF Standards (EBD021 & EBD050) | EN 301 908-1 V15.2.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.2.1, EN 301 908-25 V15.1.1 |
| RF Standards (EBD070) | EN 301 908-1 V15.2.1, EN 301 908-13 V13.2.1, EN 301 908-25 V15.1.1 |
| Safety Standards | CE: EN IEC 62311:2020 RCM: AS/NZS 62368.1:2022 CB: EN IEC 62368-1:2020+A11:2020 |
7. Standart Paket İçeriği ve Sınıflandırma Kodları
| Kategori | Açıklama / İçerik |
|---|---|
| Standard package* | • Calyx • Fasteners kit • 40-pin GPIO header extender • USB Type-C to USB Type-A accessory • QSG (Quick Start Guide) • Packaging box *Standard package contents may differ based on standard order codes. For more information on all available packaging options – please contact us directly. |
| Classification codes | HS Code: 851762 HTS: 8517.62.00 |
8. Mevcut Versiyonlar ve Frekans Bantları (Available Versions)
| Hardware Version / Region | Supported Frequencies & Order Code |
|---|---|
| EBD021 0***** EMEA¹, Thailand, Australia, New Zealand | Calyx 4G / EBD021 • 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28 • 4G (LTE-TDD): B38, B40, B41 • 3G: B1, B8 • 2G: B3, B8 EBD021000000 / Standard package without PSU |
| EBD050 0***** EMEA¹, APAC, Brazil | Calyx 5G / EBD050 • 5G NR(SA/NSA): n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n71, n75, n76, n77, n78 • 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28, B32, B71 • 4G (LTE-TDD): B38, B40, B41, B42, B43 • 3G: B1, B5, B8 EBD050000000 / Standard package without PSU |
| EBD050 1***** North America | Calyx 5G / EBD050 • 5G NR NSA: n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78 • 5G NR SA: n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78 • 4G (LTE-FDD): B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B66, B71 • 4G (LTE-TDD): B38, B41, B42, B43, B48 EBD050100000 / Standard package without PSU |
| EBD070 0***** Global¹ | Calyx 5G Red Cap / EBD070 • 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79 • 4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71 • 4G (LTE-TDD): B34, B38, B39, B40, B41, B42, B43, B48 EBD070000000 / Standard package without PSU |
