DS1307Z+T&R

Name: DS1307Z+T&R
Brand: Analog Devices Inc.
SKU: T6549
Price: 19.86 TRY
Availability: InStock

Ürün Kodu

T6549

Üretici Kodu

DS1307Z+T&R

Tanım

IC RTC CLK/CALENDAR I2C 8SOIC

Üretici

ANALOG DEVICES INC.

Tedarik Süresi

1-3 İş Günü

Paketleme Tipi

Kutu

DATASHEET

Tavsiye Et Fiyat Alarmı

Ürün Açıklaması

DS1307Z+T&R, Analog Devices / Maxim Integrated tarafından geliştirilen düşük güç tüketimli gerçek zamanlı saat (RTC) ve takvim entegresidir. I2C seri haberleşme arayüzü üzerinden mikrodenetleyicilerle kolay entegrasyon sağlar. Dahili 56 Byte NVSRAM belleği ve pil yedekleme desteği sayesinde enerji kesintilerinde tarih ve saat bilgilerinin korunmasına olanak tanır.

DS1307Z+T&R, gömülü sistemler, veri kayıt cihazları, endüstriyel kontrol sistemleri, otomasyon ekipmanları ve zaman damgalama uygulamalarında kullanılan popüler bir RTC entegresidir. Saat, dakika, saniye, gün, tarih, ay ve yıl bilgilerini takip edebilir. Artık yıl düzeltmesi (Leap Year Compensation) özelliği sayesinde takvim hesaplamalarını otomatik olarak gerçekleştirir.

Entegre, harici bir 3V lityum pil ile desteklenerek ana güç kaynağı kesildiğinde saat bilgisini koruyabilir. I2C haberleşme arayüzü sayesinde Arduino, STM32, PIC, AVR, ESP32 ve diğer mikrodenetleyici platformlarıyla kolaylıkla kullanılabilir.

Teknik Özellikler

Özellik	Değer
Ürün Kodu	DS1307Z+T&R
Temel Ürün Numarası	DS1307
Üretici	Analog Devices Inc. / Maxim Integrated
Seri	DS1307Z
Ürün Tipi	Real Time Clock (RTC)
Fonksiyon	Clock / Calendar
Kategori	Clock & Timer ICs
Alt Kategori	Real Time Clocks
RTC Veri Yolu Arayüzü	I2C, 2-Wire Serial
Tarih Formatı	YY-MM-DD-dd
Zaman Formatı	HH:MM (12 Saat / 24 Saat)
Bellek Kapasitesi	56 Byte NVSRAM
Pil Yedekleme	Backup Switching
Pil Besleme Aralığı	2V ~ 3.5V
Ana Besleme Gerilimi	4.5V ~ 5.5V
Zaman Tutma Akımı	200µA @ 5V Maks.
Özellikler	Leap Year, NVSRAM, Square Wave Output
Çalışma Sıcaklığı	0°C ~ +70°C
Montaj Tipi	SMD / SMT

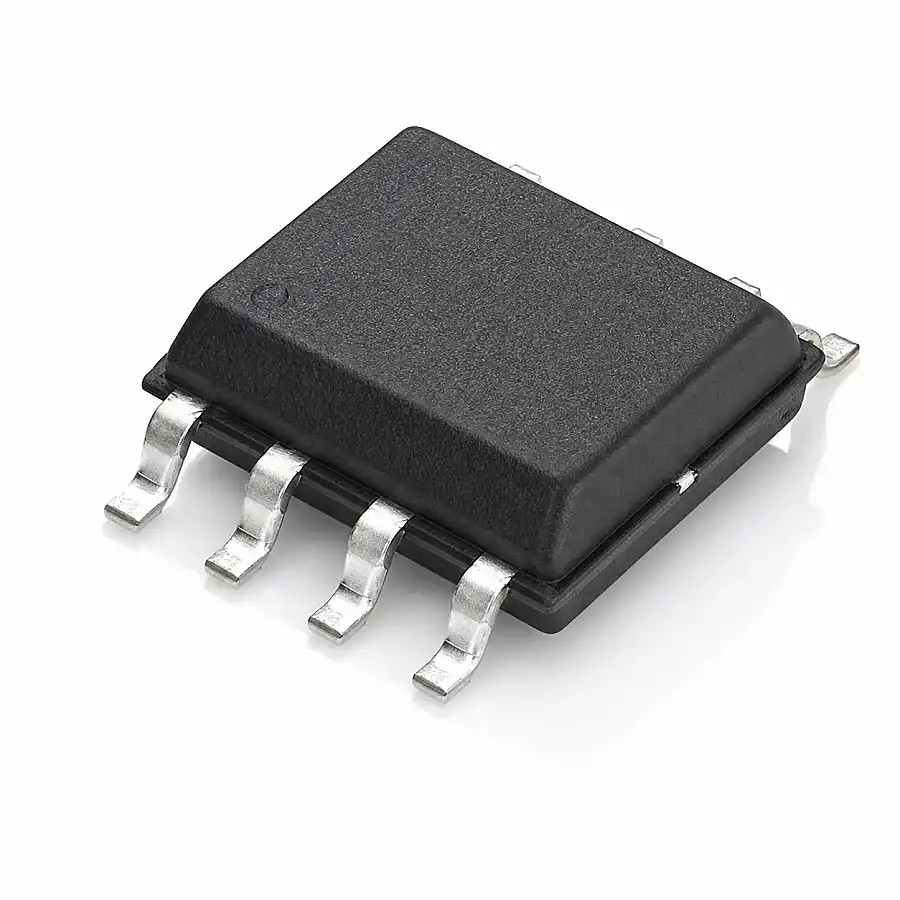

Paket Tipi	SOIC-8
Paket Ölçüsü	8-SOIC (0.154", 3.90mm Width)
Tedarikçi Paket Tipi	8-SOIC
Ambalajlama	Tape & Reel (TR)
Ambalajlama	Cut Tape (CT)
Parça Durumu	Aktif
Üretici Standart Paketi	2500 Adet
Parça No Takma Adları	DS1307Z, DS1307ZTR, DS1307Z+T&RTR, DS1307Z+T&RCT, DS1307Z+T&RDKR, 90-1307Z+TR0
Birim Ağırlık	506.600 mg
Nem Hassasiyet Seviyesi	MSL 1 (Sınırsız)
RoHS	ROHS3 Uyumlu
REACH	Etkilenmez
ECCN	EAR99
HTSUS	8542.39.0070

Öne Çıkan Özellikler

Gerçek zamanlı saat ve takvim fonksiyonu
I2C iki telli seri haberleşme
56 Byte NVSRAM veri saklama alanı
Pil yedekleme desteği
Otomatik artık yıl düzeltmesi
Kare dalga çıkışı (Square Wave Output)
Düşük güç tüketimi
Endüstriyel kullanım için güvenilir yapı
SOIC-8 kompakt paket
Mikrodenetleyicilerle kolay entegrasyon

Kullanım Alanları

Mikrodenetleyici projeleri
Arduino uygulamaları
STM32 sistemleri
ESP32 projeleri
PIC tabanlı tasarımlar
Veri kayıt sistemleri
Zaman damgalama uygulamaları
Endüstriyel otomasyon
Akıllı sayaçlar
Güvenlik sistemleri
IoT cihazları
Enerji izleme sistemleri
POS cihazları
Medikal elektronik cihazlar
RTC modülleri
Takvim ve saat uygulamaları

Avantajları

DS1307Z+T&R, enerji kesintisi durumlarında harici pil desteği sayesinde tarih ve saat bilgisini koruyabilen güvenilir bir RTC çözümüdür. I2C haberleşme desteği sayesinde sistem kaynaklarını minimum kullanırken uzun süreli zaman takibi gerektiren uygulamalarda yüksek kararlılık sağlar.

Paket

DS1307Z+T&R RTC Entegresi
SOIC-8 SMD Paket
Reel / Cut Tape / Ambalaj Seçenekleri

Stok 1350 +

19,86 TL + KDV

0,40 USD + KDV

{{ TIER.min }}{{ TIER.max !== '' && TIER.max != null ? '-' + TIER.max : '+' }} {{ t.quantity }}: {{ format(TIER.price) }} {{ CURRENCY }}

{{ t.upload_image_desc.replace('%MIN_COUNT%', DATA.min_file_count).replace('%MAX_COUNT%', DATA.max_file_count) }}

{{ t.product_info }}	{{ t.quantity }}	{{ t.total_price }}
{{ P.secenek }} {{ format((Number(P.price_not_discounted) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }} {{ format((Number(P.fiyat) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }}	{{ P.count }} {{ t.add }}	{{ format(((Number(P.fiyat) * (1 + Number(P.vat) / 100)) + Number(P.price_diff \|\| 0)) * P.count) }} {{ P.currency }}

{{ format((Number(P.price_not_discounted) * (1 + Number(P.vat || 0) / 100)) + Number(P.price_diff || 0)) }} {{ P.currency }}

Seç

{{ TIER.min }}{{ TIER.max !== '' && TIER.max != null ? '-' + TIER.max : '+' }} {{ t.quantity }}: {{ format(TIER.price) }} {{ CURRENCY }}

Miktar	Birim Fiyat	Toplam Fiyat
5	19,86 TL 0,40000 USD	99,30 TL 2,00000 USD
100	19,46 TL 0,39200 USD	1.946,37 TL 39,20000 USD
500	18,87 TL 0,38000 USD	9.433,96 TL 190,00000 USD
1000	18,27 TL 0,36800 USD	18.272,08 TL 368,00000 USD
1500	17,48 TL 0,35200 USD	26.216,47 TL 528,00000 USD

Yüksek adetli alımlarınız için lütfen teklif isteyiniz.
