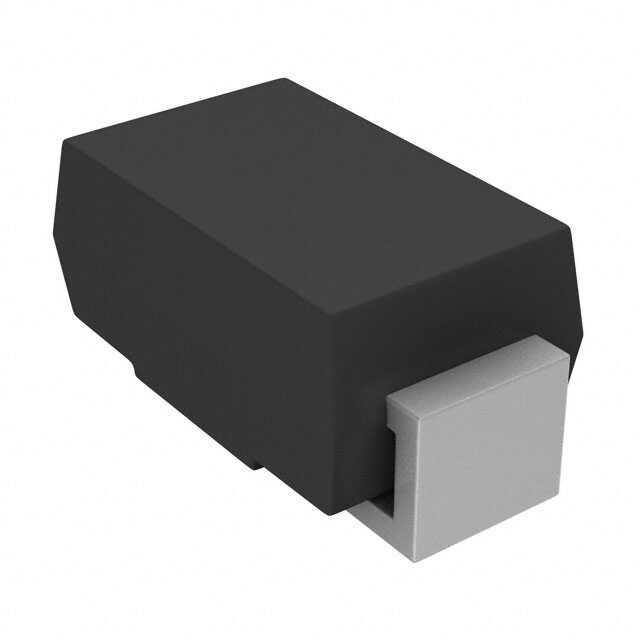

ES1B-E3

Açıklama:
Bu yüzey montajlı doğrultucu, 100 V maksimum DC ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahip olup, standart teknoloji ile üretilmiştir. 1 A akımda 920 mV maksimum ileri gerilim değerine ulaşabilmektedir. Hızlı geri kazanım özelliği ile 500 ns altında ve 200 mA üzerindeki akımlarda çalışabilir. 25 ns ters geri dönüş süresine sahip olup, 100 V'de 5 µA ters kaçak akımı bulunur. Ayrıca, 4V ve 1MHz koşullarında 10 pF kapasitans değerine sahiptir. Geniş bir sıcaklık aralığında (-55°C ~ 150°C) güvenilir performans sunmaktadır.

Özellikler:
Part Status: Active
Teknoloji: Standart
Gerilim - DC Ters (Vr) (Maks): 100 V
Akım - Ortalama Doğrultulmuş (Io): 1A
Gerilim - İleri (Vf) (Maks) @ If: 920 mV @ 1 A
Hız: Hızlı Geri Kazanım =< 500ns, > 200mA (Io)
Ters Geri Dönüş Süresi (trr): 25 ns
Akım - Ters Kaçak @ Vr: 5 µA @ 100 V
Kapasitans @ Vr, F: 10pF @ 4V, 1MHz
Montaj Türü: Yüzey Montaj
Paket / Kasa: DO-214AC, SMA
Tedarikçi Cihaz Paketi: DO-214AC (SMA)
Çalışma Sıcaklığı - Eklem: -55°C ~ 150°C
Temel Ürün Numarası: ES1
