LQW18AN24NJ00D

Açıklama:

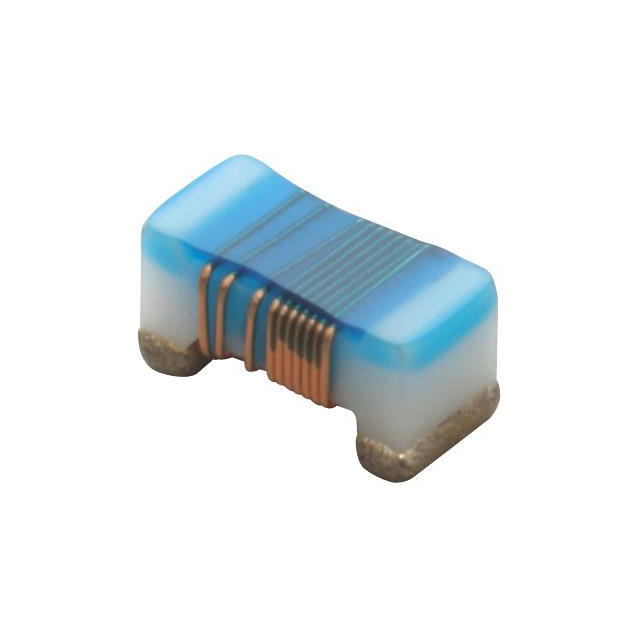

Bu ürün, yüzeye montajlı bir tel sarımlı drum core bobinidir. 24 nH endüktans değerine sahip olup, ±%5 toleransı ile yüksek hassasiyet sunar. Maksimum 500mA akım taşıma kapasitesine sahiptir ve 210mOhm maksimum DC direnci ile çalışır. Korumalı olmayan bir yapıya sahip olan bu bileşen, 250 MHz'de 40 Q değeri ile yüksek frekans performansı sağlar ve 3.8 GHz'de kendi kendine rezonans frekansına ulaşabilir. -55°C ile 125°C arasındaki sıcaklık aralığında etkilidir.

Teknik Özellikler:

• Tip: Drum Core, Tel Sarımlı (Wirewound)
• Çekirdek Malzemesi: Manyetik olmayan (Non-Magnetic)
• Endüktans: 24 nH
• Tolerans: ±%5
• Akım Kapasitesi: 500 mA
• Doyma Akımı (Isat): -
• Kalkanlama: Korumalı olmayan (Unshielded)
• DC Direnci (DCR): Maksimum 210mOhm
• Q Değeri (Frekans): 40 @ 250MHz
• Rezonans Frekansı: 3.8 GHz
• Çalışma Sıcaklık Aralığı: -55°C ~ 125°C
• Endüktans Test Frekansı: 100 MHz
• Montaj Tipi: Yüzey montaj (Surface Mount)
• Paket / Kılıf: 0603 (1608 Metric)
