Ürün Açıklaması

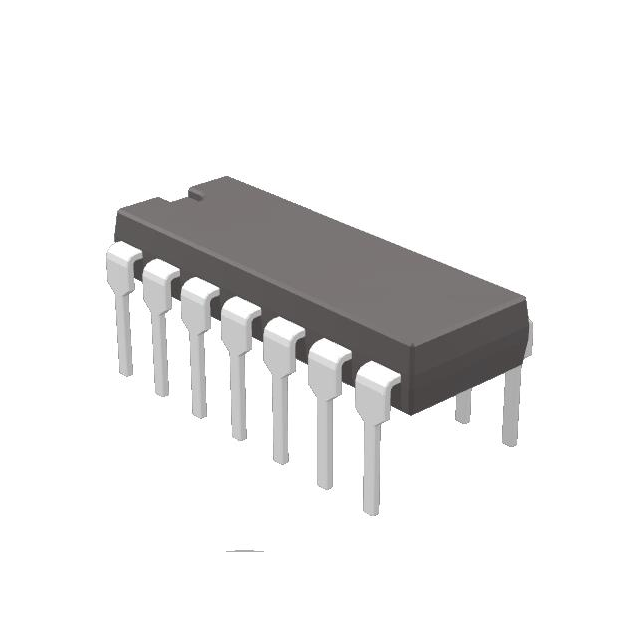

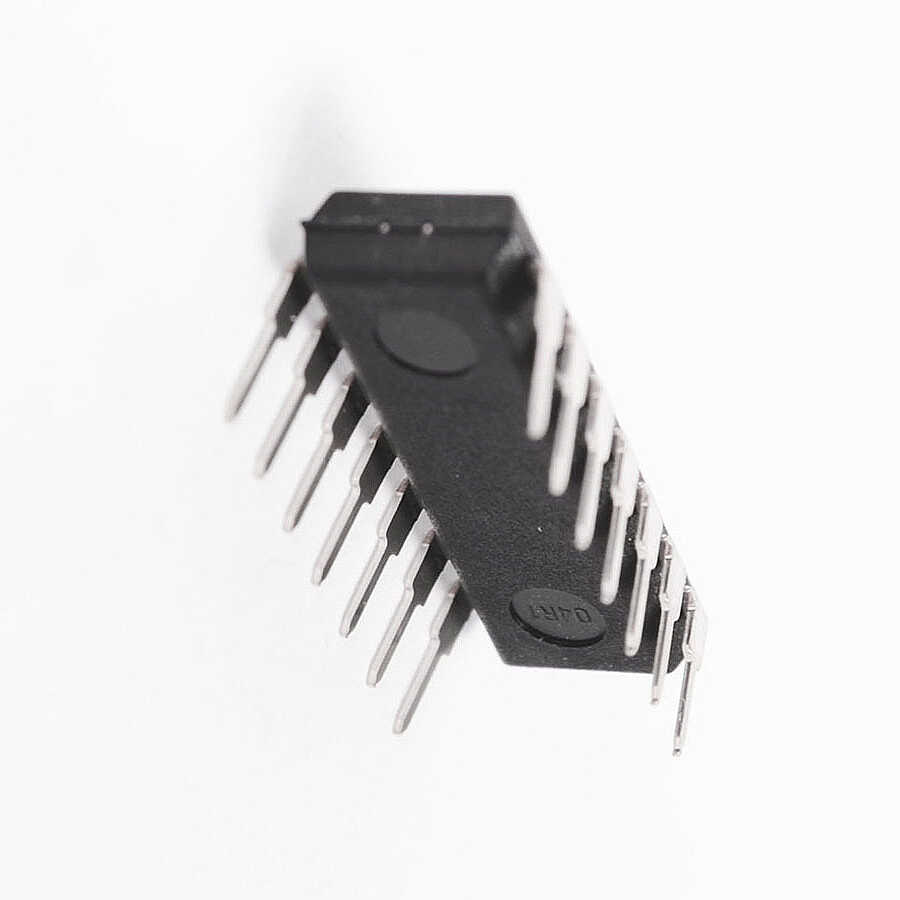

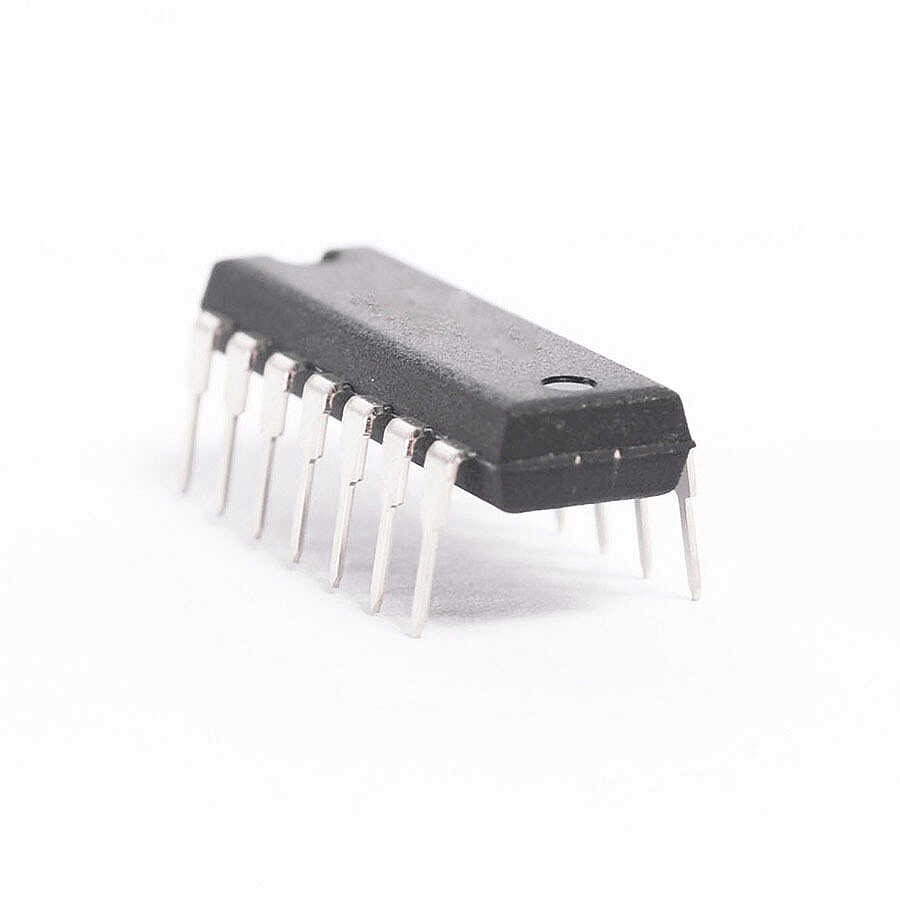

LS7366R, LSI/CSI tarafından geliştirilen 32 bit Binary Counter entegresidir. 40MHz sayım hızını destekler ve yukarı/aşağı sayma özelliği sayesinde encoder ve hareket kontrol uygulamalarında kullanılır.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | LS7366R |
Üretici | LSI/CSI |
Ürün Kategorisi | Mantık Entegreleri |
Kategori | Entegre Devreler (IC'ler) |
Alt Kategori | Sayaçlar, Bölücüler |
Ürün Tipi | Counter IC |
Mantık Türü | İkili Sayaç (Binary Counter) |
Fonksiyon | Binary Counter |
Zamanlama | Senkron |
Eleman Sayısı | 1 |
Eleman Başına Bit Sayısı | 32 Bit |
Sayım Oranı | 40MHz |
Sayım Frekansı | 40MHz |
Sayım Yönü | Yukarı / Aşağı |
Yön | Yukarı, Aşağı |
Tetikleme Türü | Pozitif, Negatif |
Sıfırlama | Asenkron / Senkron |
Besleme Gerilimi | 3V ~ 5.5V |
Gerilim - Besleme | 3V ~ 5.5V |
Çalışma Sıcaklığı | -25°C ~ +85°C (TA) |
Montaj Tipi | Delikten Montaj (Through Hole) |
Paket / Kutu | 14-DIP (0.300", 7.62mm) |
Tedarikçi Paket Tipi | 14-DIP |
Ambalajlama | Tüp |
Parça Durumu | Aktif |
Temel Ürün Numarası | LS7366 |
Üretici Standart Paketi | 1 Adet |
RoHS Durumu | ROHS3 Uyumlu |
REACH Durumu | REACH Etkilenmedi |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
Nem Hassasiyet Seviyesi (MSL) | MSL 3 (168 Saat) |
Öne Çıkan Özellikler
- 32 bit Binary Counter
- 40MHz maksimum sayım hızı
- Yukarı/Aşağı sayma desteği
- Senkron çalışma
- Asenkron ve senkron sıfırlama
- Pozitif ve negatif kenar tetikleme
- 3V-5.5V çalışma gerilimi
- Through Hole 14-DIP paket
- Endüstriyel uygulamalara uygun
- Aktif ürün
Kullanım Alanları
- Encoder sayıcı devreleri
- Hareket kontrol sistemleri
- Pozisyon kontrolü
- Endüstriyel otomasyon
- Dijital sayaç sistemleri
- Frekans ölçüm uygulamaları
- Darbe sayma sistemleri
- PLC uygulamaları
- Motor kontrol sistemleri
- Robotik uygulamalar
- Test ve ölçüm cihazları
- Gömülü sistemler
Avantajları
- 32 bit çözünürlük ile yüksek kapasitede sayım sağlar.
- 40MHz yüksek sayım frekansı sayesinde hızlı darbe girişlerini destekler.
- Yukarı/aşağı sayma özelliği ile encoder uygulamalarında esnek kullanım sunar.
- Senkron ve asenkron sıfırlama desteği sayesinde farklı sistemlere kolay uyum sağlar.
Paket İçeriği
- LS7366R Binary Counter IC
- 14-DIP Through Hole Paket
Parça Numarası Takma Adları
- 2808-LS7366R
