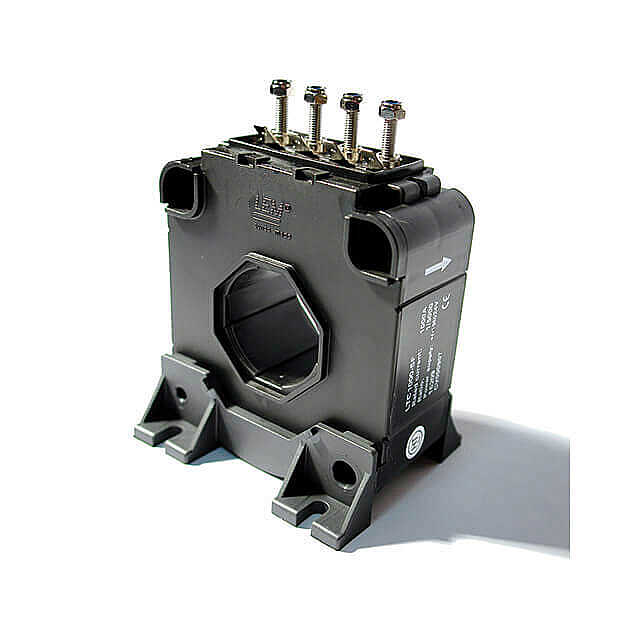

LTC 350-SF 350A Kapalı Döngü Hall Etkili Akım Sensörü – LEM
Ürün Açıklaması
LTC 350-SF, LEM'in yüksek hassasiyetli kapalı döngü Hall Effect teknolojisine sahip profesyonel akım transdüseridir. 350A'e kadar AC, DC ve darbeli akımları ölçebilen sensör, yüksek doğruluk, mükemmel doğrusallık ve hızlı tepki süresi sunar. Güç elektroniği, sürücü sistemleri, enerji izleme ve endüstriyel otomasyon uygulamalarında yaygın olarak kullanılmaktadır.
LEM LTC 350-SF akım sensörü, kapalı döngü Hall Effect prensibiyle çalışarak yüksek akım ölçümlerinde son derece hassas sonuçlar sağlar. Geleneksel akım trafolarının aksine hem AC hem de DC akımları ölçebilmesi sayesinde güç elektroniği sistemlerinde önemli avantajlar sunar.
350A nominal akım kapasitesi, ±0.5% doğruluk oranı ve ±0.1% doğrusallık değeri ile enerji yönetim sistemleri, inverterler, UPS sistemleri, motor sürücüler ve yenilenebilir enerji uygulamalarında güvenilir ölçüm imkanı sağlar.
1µs gibi çok hızlı tepki süresi sayesinde ani akım değişimlerini algılayabilir ve yüksek frekanslı uygulamalarda kararlı performans sunar.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | LTC 350-SF |
Üretici | LEM USA Inc. |
Seri | LTC |
Sensör Teknolojisi | Hall Effect Closed Loop |
Sensör Tipi | Akım Sensörü / Akım Transdüseri |
Ölçüm Tipi | AC / DC / Pulsed |
Nominal Akım | 350A |
Akım Algılama Aralığı | ±350A |
Çıkış Tipi | Analog Akım |
İkincil Çıkış Sinyali | 175mA |
Doğruluk | ±0.5% |
Doğrusallık | ±0.1% |
Besleme Gerilimi | ±15V ~ ±24V |
Frekans Aralığı | DC ~ 100kHz |
Tepki Süresi | 1µs |
Kanal Sayısı | 1 Kanal |
Polarizasyon | Çift Yönlü (Bidirectional) |
Montaj Tipi | Şasi Montajı |
Paket Tipi | Modül, Tek Geçişli |
Çalışma Sıcaklığı | -40°C ~ +85°C |
RoHS | ROHS3 Uyumlu |
REACH | Uyumlu |
ECCN | EAR99 |
HTSUS | 9030.33.3800 |
Öne Çıkan Özellikler
- 350A yüksek akım ölçüm kapasitesi
- Kapalı döngü Hall Effect teknolojisi
- AC, DC ve darbeli akım ölçümü
- ±0.5% yüksek doğruluk
- ±0.1% mükemmel doğrusallık
- 1µs ultra hızlı yanıt süresi
- DC'den 100kHz'e kadar geniş frekans aralığı
- Elektriksel izolasyonlu ölçüm
- Çift yönlü akım algılama
- Endüstriyel sınıf güvenilirlik
- Düşük sıcaklık kayması
- Güç elektroniği uygulamaları için optimize edilmiş tasarım
Kullanım Alanları
- Motor sürücü sistemleri
- Servo sürücüler
- Frekans konvertörleri (VFD)
- Endüstriyel otomasyon sistemleri
- Güç elektroniği devreleri
- UPS sistemleri
- İnverter uygulamaları
- Güneş enerjisi inverterleri
- Rüzgar enerjisi sistemleri
- Elektrikli araç şarj sistemleri
- Batarya enerji depolama sistemleri (BESS)
- Kaynak makineleri
- Güç analizörleri
- Enerji izleme sistemleri
- Test ve ölçüm ekipmanları
- Akıllı şebeke uygulamaları
- Demiryolu elektrifikasyon sistemleri
Avantajları
LTC 350-SF, kapalı döngü Hall Effect mimarisi sayesinde açık döngü sensörlere kıyasla daha yüksek doğruluk, daha düşük sıcaklık sapması ve daha hızlı tepki süresi sunar. Galvanik izolasyon özelliği sayesinde ölçüm devresi ile güç devresi arasında güvenli izolasyon sağlayarak endüstriyel uygulamalarda güvenliği artırır.
Paket İçeriği
- LTC 350-SF Akım Sensörü
- Endüstriyel Modül Gövdesi
- Üretici Teknik Dokümantasyonu
