SMA-KWE

Ürün Tipi

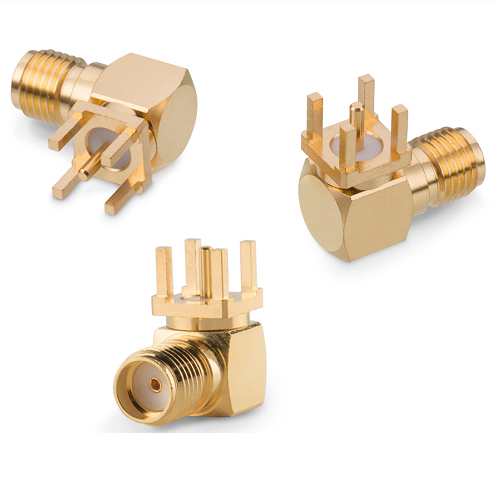

SMA Dişi 90° PCB Konnektör

RF uygulamalar için kart tipi dik açılı bağlantı sağlar.

Model

SMA-KWE

PCB montajlı, right-angle (90°) tasarım.

Bağlantı Açısı

90° (Right Angle)

Yatay alan kazandırır, dar kutularda kullanım için idealdir.

Montaj Tipi

PCB Through-Hole

Devre kartına lehimlenerek sabitlenir.

Empedans

50 Ω

RF sistemler ile tam uyumludur.

Frekans Uygunluğu

DC ~ 6 GHz (tipik SMA standardı)

GSM, LTE, Wi-Fi ve RF haberleşme uygulamalarında kullanılabilir.

Gövde Malzemesi

Pirinç (Altın Kaplama)

Düşük kayıp, yüksek iletkenlik ve korozyon direnci sağlar.

Merkez Kontak

Altın Kaplama

Stabil sinyal iletimi ve uzun ömürlü kullanım sunar.

Mekanik Ölçü (Uzunluk)

~17 mm

Kompakt tasarım ile cihaz içinde yer tasarrufu sağlar.

Somun Ölçüsü

8 HEX

Standart anahtar ile kolay montaj imkânı.

Diş Standardı

1/4-36 UNS-2A

SMA standart diş yapısı.

PCB Delik Yapısı

5 Pin Sabitleme + Merkez Pin

Sağlam mekanik tutuş ve şasi topraklaması sağlar.

Önerilen PCB Delik Çapı

Ø1.5 mm (Toprak pinleri)

Güçlü lehimleme ve mekanik dayanım sağlar.

Merkez Pin Çapı

Ø1.3 mm

RF sinyal hattı için optimize edilmiştir.

Uygulama Alanları

RF Modüller, GSM/LTE Cihazları, IoT Kartları

Anten bağlantısı gereken tüm PCB tasarımlarında kullanılır.
