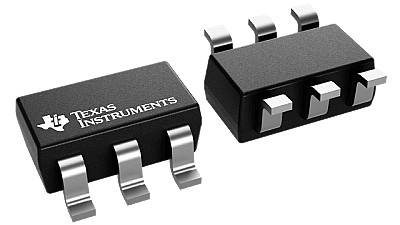

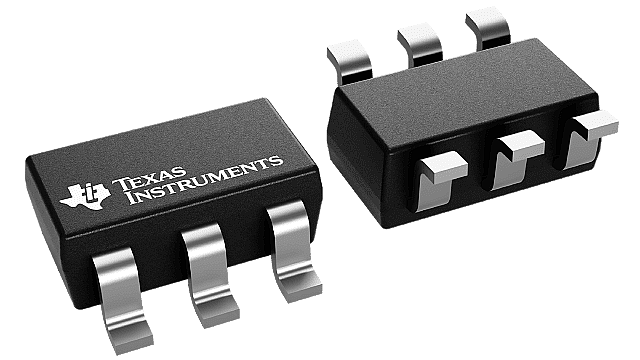

Texas Instruments TS5A3159DBVR

Ürün Açıklaması

TS5A3159DBVR, Texas Instruments tarafından geliştirilen yüksek performanslı tek kanallı SPDT (Single Pole Double Throw) analog anahtar entegresidir. Düşük açık durum direnci (Ron), yüksek bant genişliği ve düşük güç tüketimi sayesinde analog ve dijital sinyallerin yönlendirilmesinde üstün performans sağlar. Mobil cihazlar, veri toplama sistemleri, ses uygulamaları ve endüstriyel elektronik tasarımlar için ideal bir çözümdür.

TS5A3159DBVR, düşük güç tüketimi ve yüksek sinyal bütünlüğü gerektiren uygulamalar için tasarlanmış bir analog anahtarlama entegresidir. SPDT mimarisi sayesinde tek girişin iki farklı çıkış arasında yönlendirilmesine olanak tanır.

1.1Ω maksimum açık durum direnci, 100MHz bant genişliği ve yalnızca 2nA kaçak akım değeri ile hassas analog sinyal uygulamalarında mükemmel performans sunar. 1.65V ila 5.5V arasındaki geniş çalışma gerilimi aralığı sayesinde hem düşük voltajlı taşınabilir sistemlerde hem de standart lojik uygulamalarda kullanılabilir.

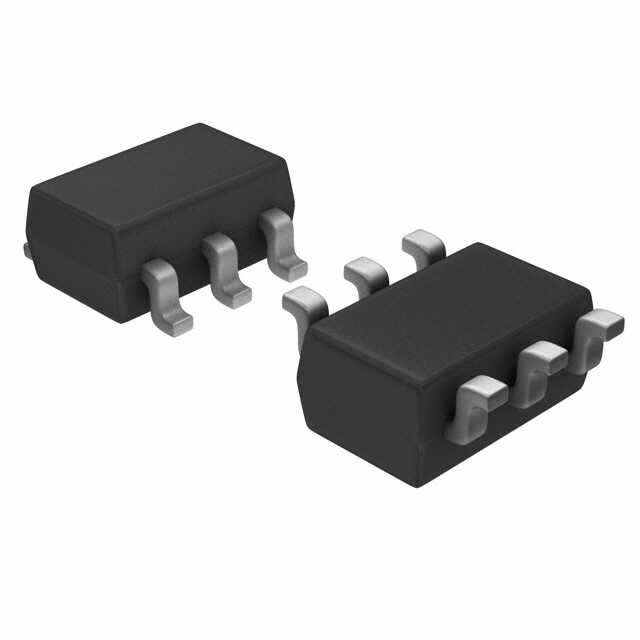

Kompakt SOT-23-6 paketi sayesinde alanın kritik olduğu PCB tasarımlarında tercih edilmektedir.

Teknik Özellikler

Özellik	Değer
Ürün Kodu	TS5A3159DBVR
Üretici	Texas Instruments
Seri	TS5A3159
Ürün Tipi	Analog Anahtar Entegresi
Fonksiyon	SPDT Analog Switch
Anahtar Yapısı	1 x SPDT
Devre Sayısı	1
Kanal Sayısı	1 Kanal
Multiplexer Yapısı	2:1 Multiplexer / Demultiplexer
Besleme Tipi	Single Supply
Besleme Gerilimi	1.65V ~ 5.5V
Besleme Akımı	100nA Maks.
Açık Durum Direnci (Ron)	1.1Ω Maks.
Ron Eşleşmesi (ΔRon)	100mΩ
Sürekli Anahtarlama Akımı	100mA
Açılma Süresi (Ton)	35ns Maks.
Kapanma Süresi (Toff)	20ns Maks.
Bant Genişliği (-3dB)	100MHz
Kaçak Akım	2nA Maks.
Şarj Enjeksiyonu	36pC
Kanal Kapasitesi	23pF
Çapraz Konuşma	-65dB @ 1MHz
Çalışma Sıcaklığı	-40°C ~ +85°C
Montaj Tipi	SMD / SMT
Paket Tipi	SOT-23-6
Tedarikçi Paket Tipi	SOT-23-6
Ambalaj	Tape & Reel (TR), Cut Tape (CT), Digi-Reel
Temel Ürün Numarası	TS5A3159
Üretici Standart Paketi	3000 Adet
Birim Ağırlık	44 mg
RoHS	ROHS3 Uyumlu
REACH	Uyumlu
ECCN	EAR99
HTSUS	8542.39.0070
Nem Hassasiyet Seviyesi (MSL)	MSL 1 (Sınırsız)
Ürün Durumu	Aktif

Öne Çıkan Özellikler

SPDT (1:2) analog anahtarlama yapısı
Düşük 1.1Ω açık durum direnci
100MHz yüksek bant genişliği
Ultra düşük güç tüketimi
Düşük kaçak akım (2nA)
Hızlı anahtarlama süresi
1.65V – 5.5V geniş çalışma gerilimi
Düşük şarj enjeksiyonu
Kompakt SOT-23-6 paket
Yüksek sinyal bütünlüğü
Endüstriyel sıcaklık aralığı desteği

Kullanım Alanları

Analog sinyal yönlendirme
Veri toplama sistemleri
Taşınabilir cihazlar
Sensör arayüzleri
Ses ve audio sistemleri
Haberleşme ekipmanları
RF sinyal yönlendirme uygulamaları
Test ve ölçüm cihazları
Endüstriyel kontrol sistemleri
Tüketici elektroniği
Batarya ile çalışan cihazlar
Medikal elektronik cihazlar
Mikrodenetleyici tabanlı sistemler
IoT uygulamaları

Avantajları

TS5A3159DBVR, düşük Ron değeri sayesinde sinyal kayıplarını minimum seviyeye indirirken yüksek bant genişliği sayesinde yüksek hızlı analog sinyallerin güvenilir şekilde yönlendirilmesini sağlar. Ultra düşük güç tüketimi ve kompakt boyutu, özellikle taşınabilir ve batarya ile çalışan cihazlarda önemli avantaj sunmaktadır.
