USBLC6-2SC6
Kısa Ürün Açıklaması
USBLC6-2SC6, USB veri hatları ve yüksek hızlı dijital arayüzler için geliştirilmiş düşük kapasitanslı ESD koruma diyotudur. Hassas elektronik devreleri elektrostatik deşarj (ESD), ani gerilim darbeleri ve geçici aşırı gerilimlerden koruyarak sistem güvenilirliğini artırır.
Detaylı Ürün Açıklaması
USBLC6-2SC6, STMicroelectronics tarafından geliştirilen yüksek performanslı TVS (Transient Voltage Suppressor) diyot çözümüdür. Düşük 3.5 pF kapasitans değeri sayesinde USB 2.0, veri haberleşme hatları, mikrodenetleyici girişleri ve hassas dijital devrelerde sinyal bütünlüğünü korurken güçlü ESD koruması sağlar.

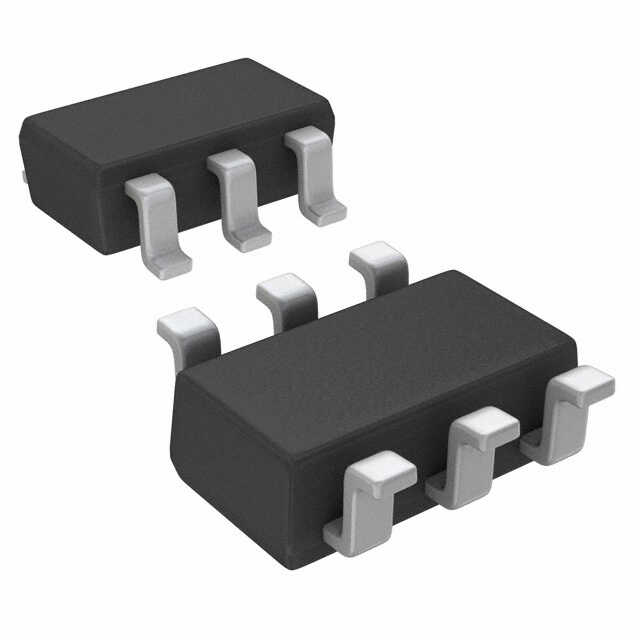

±15 kV temas ve hava boşluğu ESD dayanımı ile IEC 61000-4-2 standartlarına uygun koruma sunar. Kompakt SOT-23-6 paketi sayesinde alanın kritik olduğu tasarımlar için ideal bir çözümdür.
Özellik | Değer |
Ürün Kodu | USBLC6-2SC6 |
Üretici | |
Seri | USBLC6-2 |
Ürün Tipi | ESD Protection Diode / TVS Diode |
Kanal Sayısı | 2 Kanal |
Polarite | Unidirectional |
Çalışma Gerilimi | 5.25 V |
Besleme Gerilimi | 5 V |
Sıkıştırma Gerilimi (Clamp Voltage) | 17 V |
Kırılma Gerilimi | 6 V |
Tepe Darbe Akımı (Ipp) | 5 A (8/20µs) |
Diyot Kapasitansı (Cd) | 3.5 pF |
ESD Koruma (Temas) | ±15 kV |
ESD Koruma (Hava) | ±15 kV |
İleri Voltaj (Vf) | 1.1 V |
Paket Tipi | SC-59-6 (SOT-23-6) |
Montaj Tipi | SMD / SMT |
Çalışma Sıcaklığı | -40°C ~ +150°C |
Paketleme | Reel, Cut Tape, MouseReel |
RoHS | Uyumlu |
Birim Ağırlık | 17 mg |
Özellik | Avantaj |
2 Kanallı Koruma | Çift veri hattı koruması |
±15 kV ESD Dayanımı | Güçlü elektrostatik koruma |
3.5 pF Düşük Kapasitans | Veri sinyal kalitesini korur |
17V Clamp Gerilimi | Aşırı gerilim koruması |
5A Darbe Akımı | Geçici gerilim darbelerine dayanım |
SOT-23-6 Paket | Kompakt tasarım |
USB Veri Hatları İçin Optimize | Yüksek hızlı haberleşme desteği |
-40°C ~ +150°C | Endüstriyel sıcaklık aralığı |
Kullanım Alanları
- USB 2.0 Veri Hatları
- USB Arabirim Koruması
- Mikrodenetleyici Giriş Koruması
- Endüstriyel Elektronik Sistemler
- Haberleşme Modülleri
- IoT Cihazları
- Veri İletişim Hatları
- Taşınabilir Elektronik Cihazlar
- Endüstriyel Kontrol Sistemleri
- Ağ Ekipmanları
- Bilgisayar Çevre Birimleri
- Tüketici Elektroniği
- Sensör Arabirimleri
- Gömülü Sistemler
- PCB ESD Koruma Devreleri
