Ürün Açıklaması

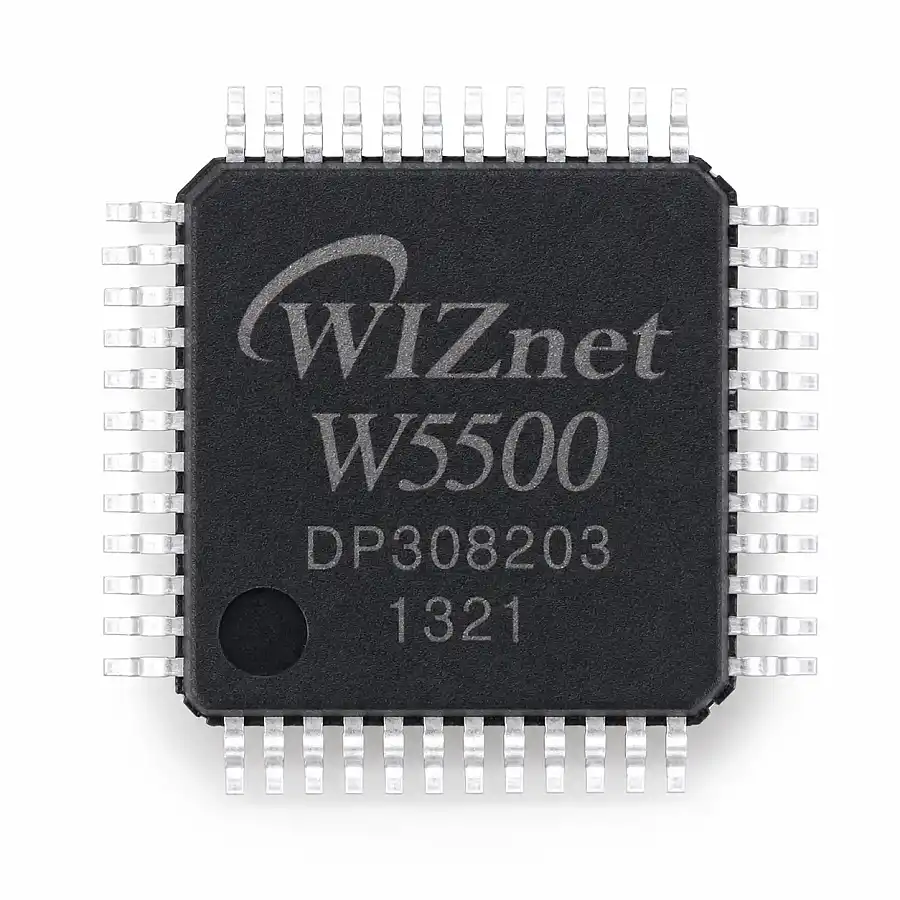

W5500, WIZnet tarafından geliştirilen yüksek performanslı Ethernet denetleyici entegresidir. Dahili TCP/IP Offload Engine (TOE) yapısı sayesinde mikrodenetleyicinin ağ protokollerini işlemesine gerek kalmadan Ethernet haberleşmesini yönetir. SPI arayüzü üzerinden kolay entegrasyon sunan W5500; IoT cihazları, endüstriyel otomasyon sistemleri, veri toplama cihazları ve ağ bağlantılı gömülü projeler için ideal bir çözümdür.
W5500 Ethernet Controller IC, dahili TCP/IP protokol yığını sayesinde ağ iletişimini donanım seviyesinde yöneterek sistem işlemcisinin yükünü önemli ölçüde azaltır. TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE gibi temel ağ protokollerini destekleyen yapı, hızlı ve güvenilir Ethernet haberleşmesi sağlar.
10/100 Base-T/TX PHY katmanını entegre olarak sunması sayesinde harici Ethernet PHY kullanımını ortadan kaldırır. SPI haberleşme arayüzü ile Arduino, STM32, ESP32, PIC, AVR, NXP ve diğer mikrodenetleyici platformlarına kolayca bağlanabilir.
W5500 özellikle Ethernet Shield tasarımları, IoT ağ geçitleri, uzaktan izleme sistemleri, endüstriyel kontrol cihazları ve TCP/IP tabanlı veri haberleşme uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | W5500 |
Üretici | WIZnet |
Ürün Tipi | Ethernet Controller IC |
Fonksiyon | Ethernet Denetleyici |
Protokol | Ethernet TCP/IP |
Arayüz | SPI |
Ağ Standardı | 10/100 Base-T/TX PHY |
TCP/IP Offload Engine | Var |
Besleme Gerilimi | 2.97V ~ 3.63V |
Besleme Akımı | 132mA |
Çalışma Sıcaklığı | -40°C ~ +85°C |

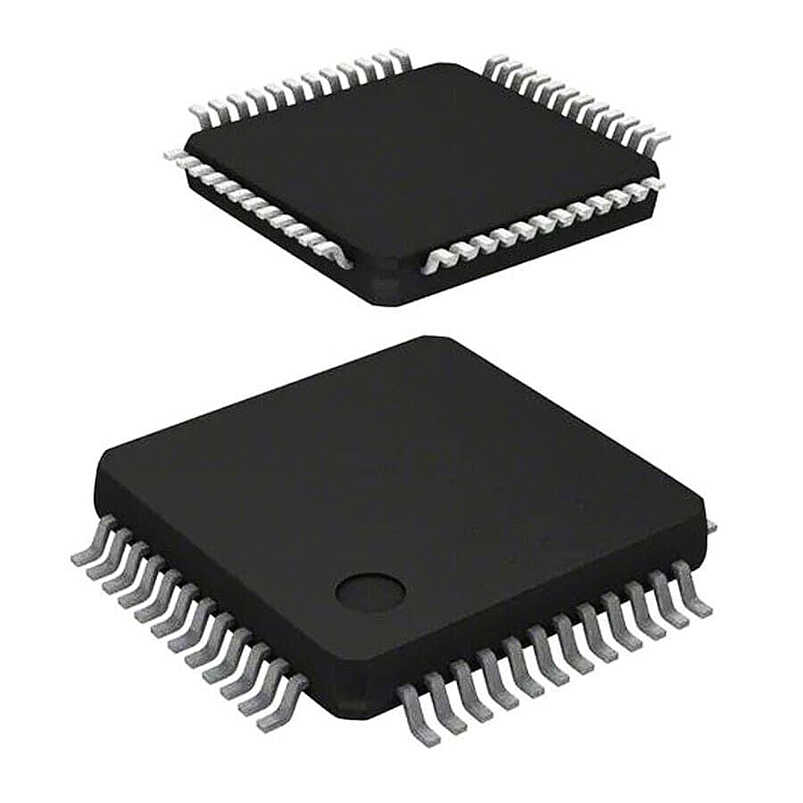

Paket Tipi | 48-LQFP |
Tedarikçi Paket Tipi | 48-LQFP (7x7 mm) |
Montaj Tipi | SMD / SMT |
Ambalajlama | Tape & Reel (TR) |
Ambalajlama | Cut Tape (CT) |
Parça Durumu | Aktif |
Üretici Standart Paketi | 2500 Adet |
Nem Hassasiyet Seviyesi | MSL 3 (168 Saat) |
RoHS | ROHS3 Uyumlu |
REACH | Etkilenmez |
ECCN | 5A991B1 |
HTSUS | 8542.31.0030 |
Parça Numarası Takma Adları | 1278-W5500DKR, 1278-W5500TR, 1278-W5500CT, 1278-1021, 1278-W5500DKR-ND, 1278-1021-ND |
Desteklenen Ağ Protokolleri
- TCP
- UDP
- IPv4
- ICMP
- ARP
- IGMP
- PPPoE
- Ethernet MAC
- Ethernet PHY
Öne Çıkan Özellikler
- Dahili TCP/IP Offload Engine (TOE)
- SPI haberleşme arayüzü
- Entegre 10/100 Base-T/TX PHY
- Düşük işlemci yükü
- Yüksek hızlı Ethernet bağlantısı
- Endüstriyel sıcaklık aralığı
- Kompakt 48-LQFP paket
- Düşük maliyetli Ethernet çözümü
- Mikrodenetleyicilerle kolay entegrasyon
- Güvenilir ağ haberleşmesi
Kullanım Alanları
- Ethernet Shield tasarımları
- IoT cihazları
- Endüstriyel otomasyon sistemleri
- Veri toplama cihazları
- PLC haberleşme sistemleri
- Ağ bağlantılı sensörler
- Uzaktan izleme sistemleri
- Akıllı sayaçlar
- Akıllı ev sistemleri
- TCP/IP haberleşme projeleri
- Ethernet dönüştürücü sistemleri
- Modbus TCP uygulamaları
- Endüstriyel ağ altyapıları
- Gömülü Linux sistemleri
- STM32 Ethernet projeleri
- ESP32 Ethernet uygulamaları
- Arduino Ethernet projeleri
Avantajları
W5500, dahili TCP/IP donanım motoru sayesinde yazılım geliştirme sürecini kolaylaştırır ve mikrodenetleyici kaynaklarını korur. Harici ağ yığını kullanımına ihtiyaç duymadan hızlı Ethernet bağlantısı sunar. Entegre PHY yapısı sayesinde tasarım maliyetlerini ve PCB alanını azaltır.
