1S 3.7V 7.5A

Açıklama:

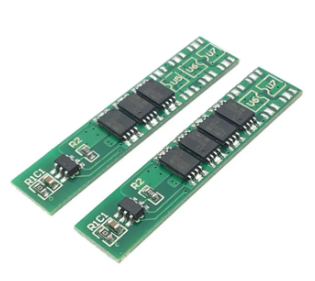

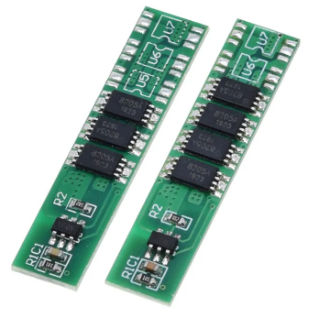

Bu kart, 18650 lityum iyon piller için 3 veya 4 MOSFET'li BMS (Batarya Yönetim Sistemi) koruma kartıdır. Aşırı şarj, aşırı deşarj ve aşırı akım koruması sağlar. Pil bağlantıları ve kullanım için teknik parametreler aşağıda belirtilmiştir.

Özellikler:

• Aşırı Şarj Tespit Voltajı: 4.25±0.05V
• Aşırı Şarj Bırakma Voltajı: 4.23±0.05V
• Aşırı Deşarj Tespit Voltajı: 2.45±0.1V
• Üst Limit Sürekli Akım: 7.5A
• Aşırı Akım Tespit Akımı: 10A
• Şarj Voltajı: 4.2V
• Boyutlar: 35x7.6x2MM
• IC Bileşenleri: DW01+8205A3/DW01+8205A4

Bağlantı Talimatları:

• B+: Pilin pozitif terminaline bağlanır.
• B-: Pilin negatif terminaline bağlanır.
• P+: Pil grubunun pozitif girişi.
• P-: Pil grubunun negatif çıkışı.
