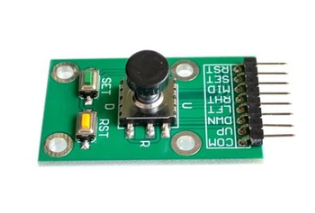

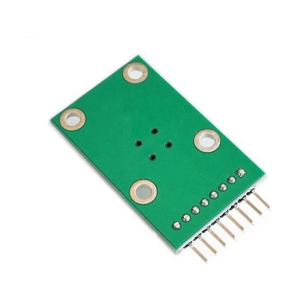

Five-way navigation key module 5D Rocker

5D Yön Navigasyon Düğmesi Modülü:

Bu modül, yukarı/aşağı/sol/sağ/orta olmak üzere 5 yönü destekler ve ek olarak ayar ve sıfırlama düğmelerine sahiptir. 2V-9V geniş çalışma gerilimi aralığı ile uyumludur ve 7 IO pin çıkışı ile çoğu MCU geliştirme kartıyla uyumludur. 3.3V ve 5V ile çalışabilir.

Özellikler:

• Gerilim: 2.0V - 9.0V
• Boyut: 41 x 25mm
• Çalışma Sıcaklığı: -40℃ ila 85℃
• Ağırlık: 5g

Pinler:

• COM: MCU'nin VCC veya GND'ye bağlanır.
• UP: Yukarı yön düğmesi
• DWN: Aşağı yön düğmesi
• LFT: Sol yön düğmesi
• RHT: Sağ yön düğmesi
• MID: Orta düğme
• SET: Ayar düğmesi
• RST: Sıfırlama düğmesi
