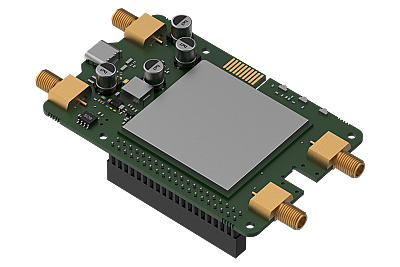

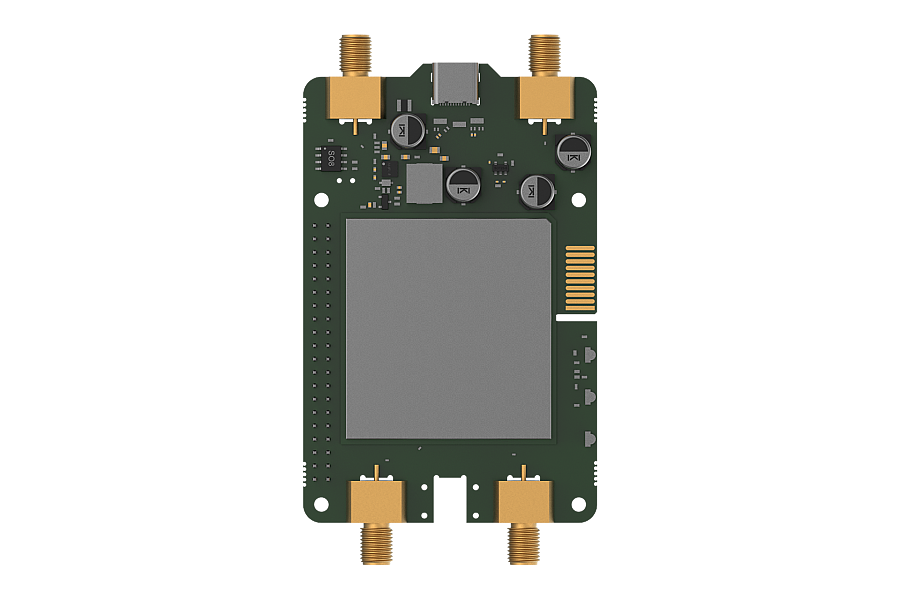

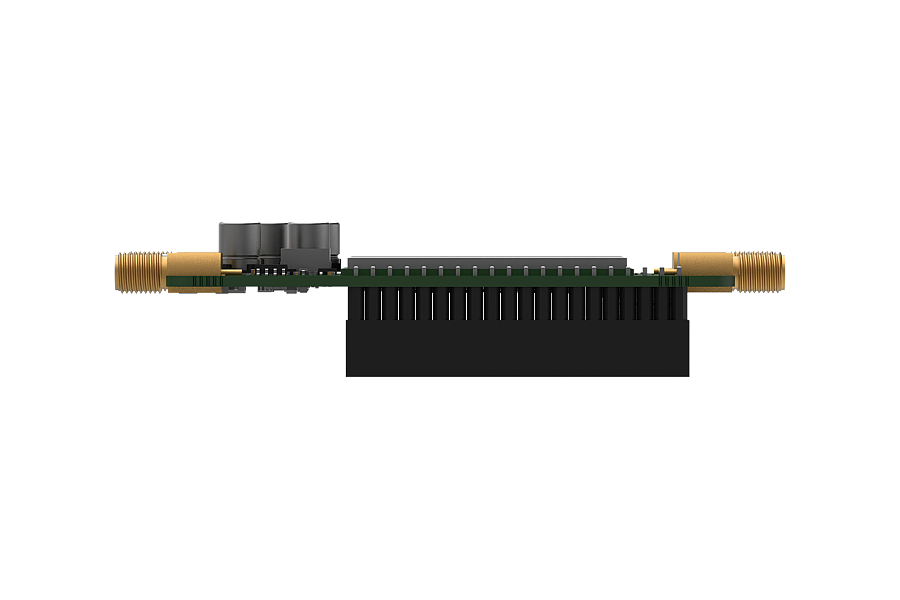

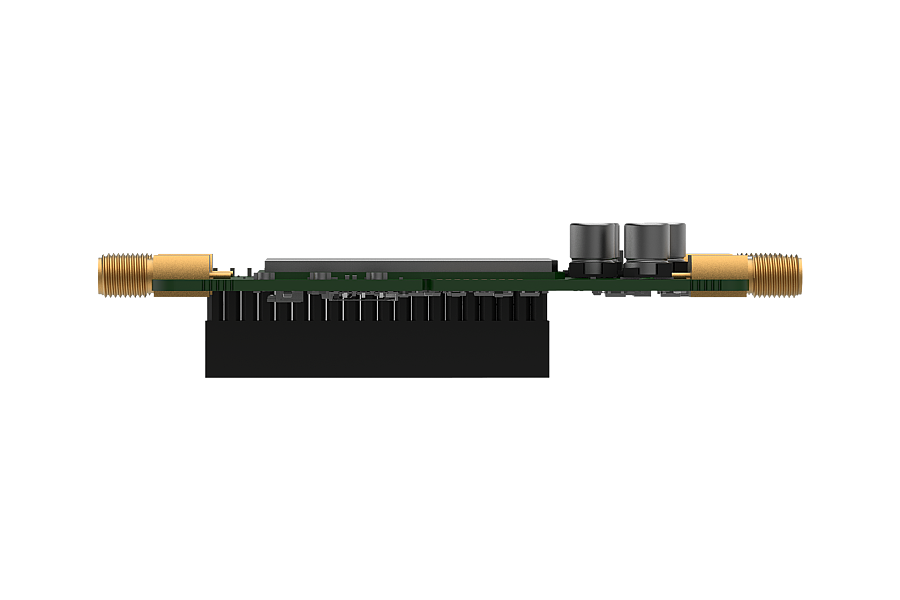

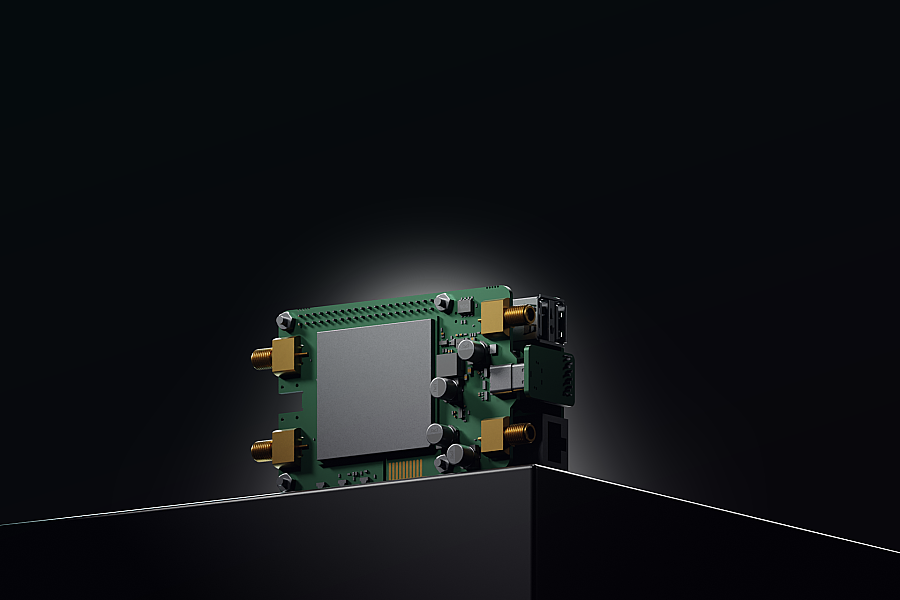

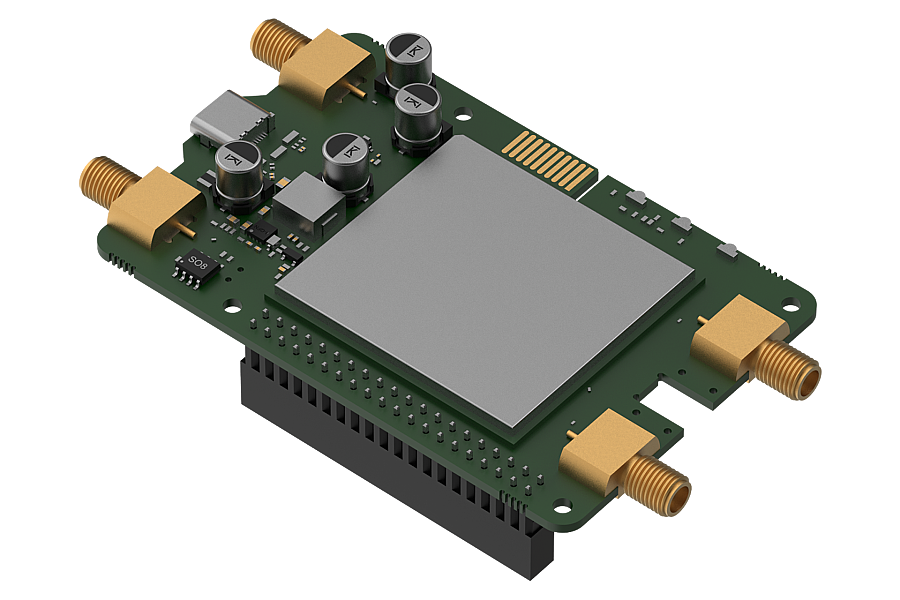

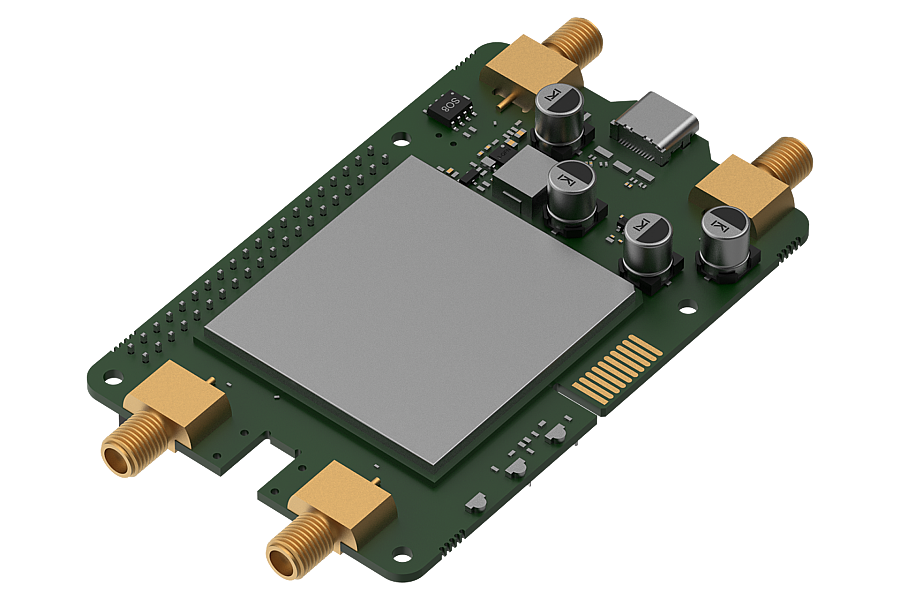

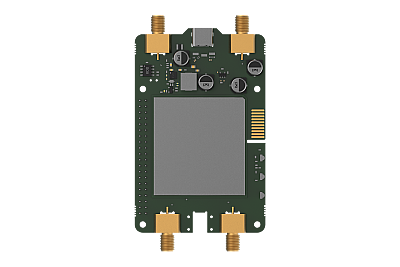

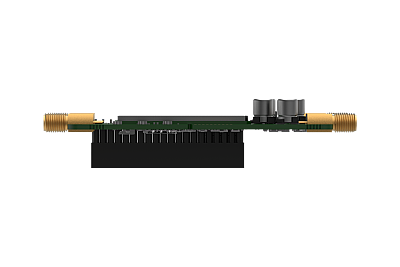

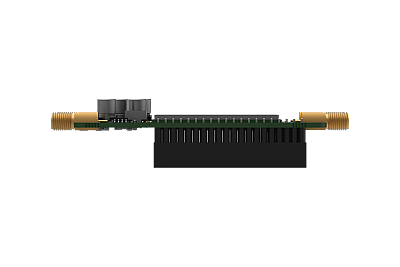

Calyx Raspberry Pi 5G HAT+ Modem

Marka

Teltonika Networks

Model

Calyx

Ürün Tipi

Raspberry Pi Hücresel HAT+ Modülü

Ürün Sınıfı

Endüstriyel Hücresel Genişleme Kartı

Kullanım Alanı

Raspberry Pi Projeleri, IoT, Edge AI, Endüstriyel Otomasyon

Uyumlu Sistemler

Raspberry Pi 4, Raspberry Pi 5

Teknoloji Türü

4G LTE / 5G RedCap / 5G NR

Entegrasyon Tipi

GPIO HAT+

Montaj Tipi

Raspberry Pi Üstü Direkt Montaj

Bağlantı Türü

Hücresel Mobil İnternet

SBC Uyumluluğu

Single Board Computer

Endüstriyel Kullanım

IoT Gateway, Remote Monitoring, Embedded Systems

Mobil Bağlantı

2G / 3G / 4G / 5G

Hücresel Modül Yapısı

Dahili Hücresel Modem

GPIO Kontrolü

Desteklenir

PCM Ses Desteği

Desteklenir

SIM Yapısı

Nano SIM (4FF)

SIM Slot Tipi

Push-Pull

USB Bağlantısı

USB Type-C

USB Standardı

USB 2.0 / USB 3.0

Güç Girişi

USB-C 5VDC

GPIO Güç Desteği

5VDC / 3.3VDC

Durum LEDleri

Güç, NET IND, NET STAT

Anten Yapısı

SMA Mobil Anten

Anten Sayısı

2x SMA / 4x SMA

Montaj Kiti

Dahil

Çalışma Sıcaklığı

-40°C ~ +75°C

Endüstriyel Sıcaklık Desteği

Var

Kasa Yapısı

PCB HAT+ Kart Yapısı

Kullanım Senaryosu

Mobil İnternetli Raspberry Pi Çözümleri

IoT Kullanımı

Akıllı Sistemler ve Sensör Ağları

Edge Computing Uyumluluğu

Var

AI Edge Sistemleri

Uyumlu

Linux Uyumluluğu

Raspberry Pi OS, Linux

Geliştirici Dostu

GPIO ve Modem Kontrolü

Kompakt Tasarım

Yer Tasarruflu

Tak Çalıştır Yapısı

Kolay Entegrasyon

Endüstriyel Haberleşme

Mobil Hücresel Veri İletimi

HS Kodu

851762

HTS Kodu

8517.62.00

Model

Calyx 4G

Sipariş Kodu

EBD021

Mobil Teknoloji

4G LTE Cat 4

LTE İndirme Hızı

75 Mbps

LTE Yükleme Hızı

50 Mbps

LTE-TDD Hızı

65 Mbps DL / 35 Mbps UL

3G Hızı

42 Mbps DL

2G Desteği

EDGE / GPRS

3GPP Sürümü

Release 9

USB Standardı

USB 2.0

Anten Sayısı

2 x SMA

Boyutlar

56 x 23.11 x 95.48 mm

Sertifikalar

CE, UKCA, EAC, RCM, CB

LTE Bantları

B1/B3/B5/B7/B8/B20/B28

LTE TDD Bantları

B38/B40/B41

3G Bantları

B1/B8

2G Bantları

B3/B8

Bölge Desteği

EMEA, Tayland, Avustralya, Yeni Zelanda

Standart Paket

Güç kaynağı içermez

Model

Calyx 5G

Sipariş Kodu

EBD050

Mobil Teknoloji

5G Sub-6GHz SA/NSA

5G İndirme Hızı

2.4 / 3.4 Gbps

5G Yükleme Hızı

900 / 550 Mbps

LTE Teknolojisi

LTE Cat 19

LTE Hızı

1.6 Gbps DL / 200 Mbps UL

3G Desteği

42 Mbps

MIMO Teknolojisi

4x4 MIMO / 2x2 MIMO

3GPP Sürümü

Release 16

USB Standardı

USB 3.0

Anten Sayısı

4 x SMA

Boyutlar

56 x 23.11 x 100.8 mm

Sertifikalar

CE, UKCA, EAC, FCC, CB

5G Bantları

n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n71/n77/n78

LTE Bantları

B1/B3/B5/B7/B8/B20/B28/B32/B71

LTE TDD Bantları

B38/B40/B41/B42/B43

Bölge Desteği

EMEA, APAC, Brezilya, Kuzey Amerika

Standart Paket

Güç kaynağı içermez

Model

Calyx 5G RedCap

Sipariş Kodu

EBD070

Mobil Teknoloji

5G NR SA

5G İndirme Hızı

223 Mbps

5G Yükleme Hızı

123 Mbps

LTE Teknolojisi

LTE Cat 4

LTE Hızı

195 Mbps DL / 105 Mbps UL

3GPP Sürümü

Release 17

USB Standardı

USB 2.0

Anten Sayısı

2 x SMA

Boyutlar

56 x 23.11 x 95.48 mm

Sertifikalar

CE, UKCA, FCC, ISED, RCM

5G Bantları

n1/n2/n3/n5/n7/n8/n20/n28/n38/n40/n41/n48/n66/n77/n78/n79

LTE Bantları

B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B20/B28

LTE TDD Bantları

B34/B38/B39/B40/B41/B42/B43/B48

Bölge Desteği

Global

Standart Paket

Güç kaynağı içermez

POWER_KEY

Modem açma/kapama

Modem Wake

Uyku modundan çıkarma

Modem Reset

Modem sıfırlama

GPIO Voltajı

0 - 3.3V

Logic Level

Active High / Low

Pulse Control

≥500 ms

Calyx HAT+ Modülü

Dahil

Bağlantı Elemanları

Dahil

GPIO Başlık Genişletici

Dahil

USB Type-C Adaptör

Dahil

Hızlı Başlangıç Kılavuzu

Dahil

Ambalaj Kutusu

Dahil
