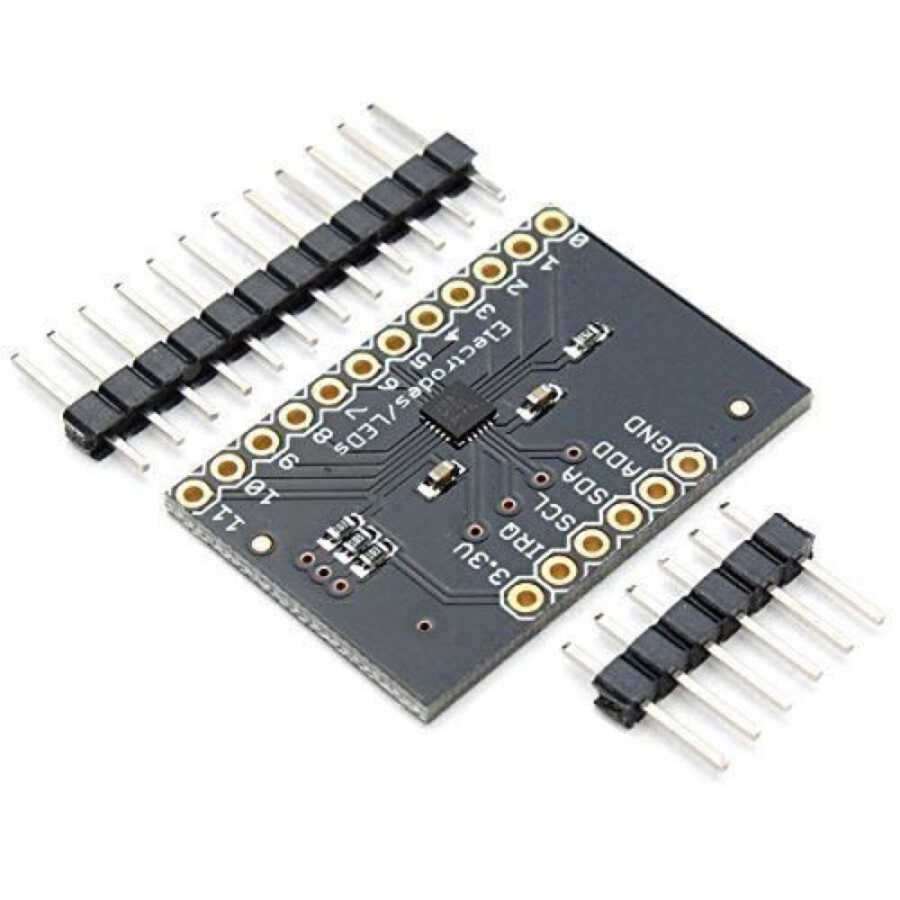

MPR121 Breakout V12

MPR121 Kapasitif Dokunmatik Sensör (I2C Arayüzlü)

MPR121, I2C arayüzüyle çalışan kapasitif dokunmatik sensör kontrolcüsüdür. Bu çip, on iki bireysel elektrodu ve bir simüle edilmiş on üçüncü elektrodu kontrol edebilir. Ayrıca, MPR121'de, elektrot olarak yapılandırılmadığında LED'leri sürmek için kullanılabilecek sekiz LED sürücü pini bulunur. Kartın altında, varsayılan olarak kapalı olan dört jumper vardır. Bir adres jumper'ı, ADD pinini toprağa bağlayarak çipin varsayılan I2C adresini 0x5A olarak ayarlar. Eğer çipin adresini değiştirmek istiyorsanız (ADD pinini farklı bir pine kısaltarak), önce jumper'ı açmanız gerekir. Jumpers, SDA, SCL ve kesme pinini 10k pull-up dirençlerine bağlar. Eğer pull-up dirençlerine ihtiyaç duymuyorsanız, jumperları üzerlerindeki bağlantı izini keserek açabilirsiniz.

Özellikler:

• I2C arayüzü ile çalışan kapasitif dokunmatik sensör kontrolcüsü.
• On iki bireysel elektrodu ve bir simüle edilmiş on üçüncü elektrodu kontrol edebilir.
• Sekiz LED sürücü pini.
• I2C veri yolu aracılığıyla mikrodenetleyici/mikroişlemciye bağlantı sağlar.

Teknik Özellikler:

• Çalışma Voltajı (VDC): 2.5 ~ 3.6
• Renk: Siyah
• Malzeme: Alaşım + Plastik
• Arayüz: I2C
• Boyutlar:
  • Uzunluk: 30mm
  • Genişlik: 20mm
  • Yükseklik: 2mm
• Ağırlık: 10g
• Kargo Ağırlığı: 0.015 kg
• Kargo Boyutları: 5 × 5 × 1 cm
