TSF010 Düz Ethernet Anahtar - Teknik Detaylar

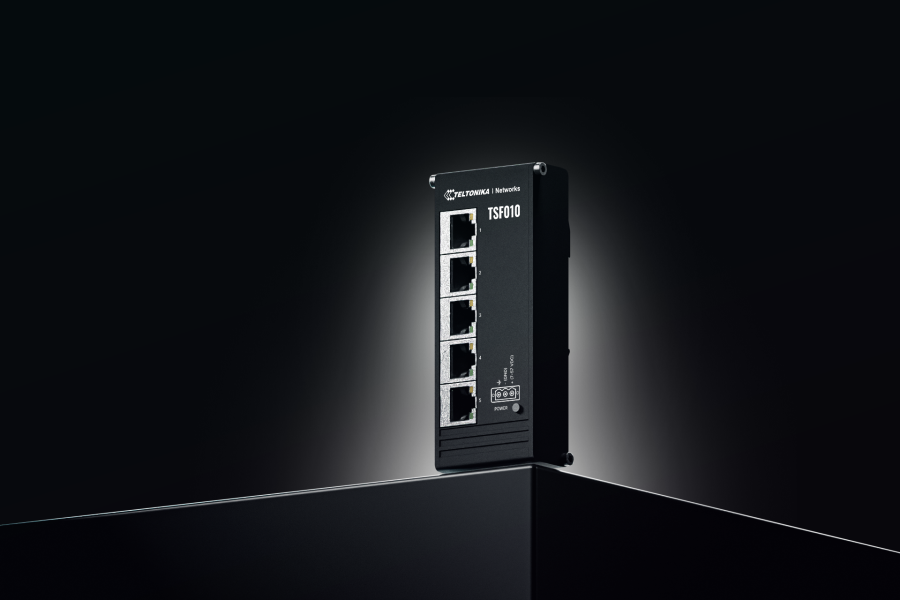

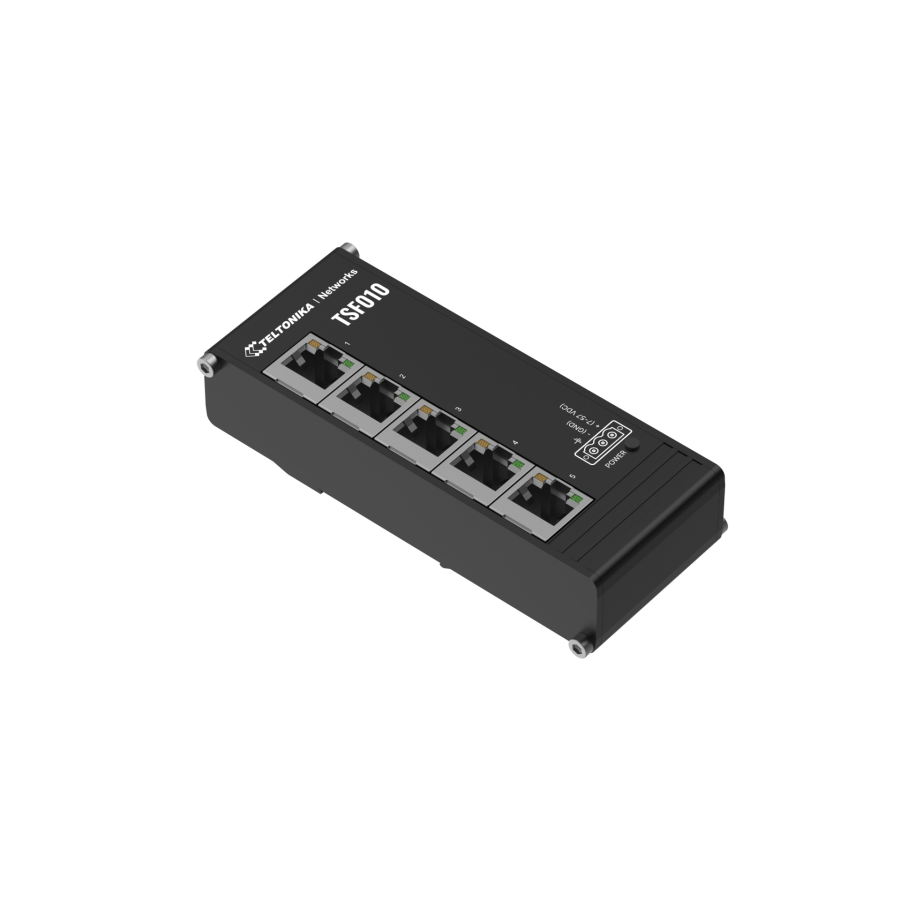

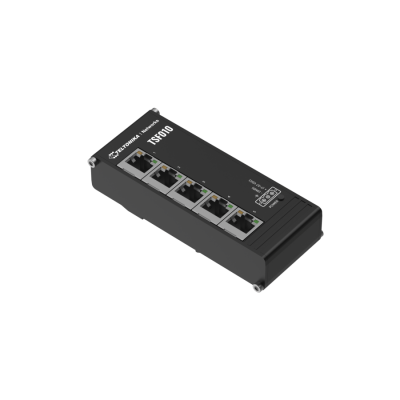

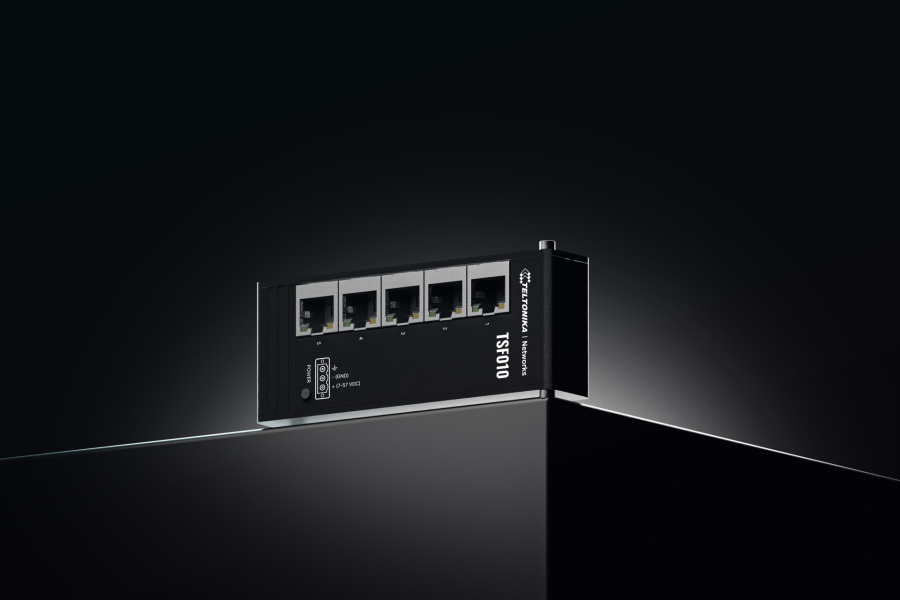

TSF010, endüstriyel kabin uygulamalarında tak ve çalıştır kurulumu için düz tasarıma ve entegre DIN ray montajına sahip, yönetilmeyen bir Ethernet anahtarıdır. 113 x 28 x 50 mm ölçülerinde ve yalnızca 142 g ağırlığında kompakt ve hafiftir. 3 pinli güç girişi, hem esnek bir AC aralığını hem de geniş bir DC voltaj aralığını destekleyerek, endüstriyel kullanım için özel olarak tasarlanmış güvenilir, yönetilmeyen bir anahtar haline getirir.
1. Ethernet ve Performans Özellikleri
| Özellik / Kategori | Açıklama ve Değerler |
|---|---|
| Ethernet Portları | 5 adet ETH portu, 10/100 Mbps, otomatik MDI/MDIX çapraz bağlantı desteği. |
| Standartlar | IEEE 802.3 serisi (802.3i, 802.3u, 802.3ab, 802.3x, 802.3az). |
| Performans ve Kapasite | Bant genişliği (Engellemesiz): 10 Gbps | Paketleyici tamponu: 128 KB | MAC adres tablosu: 2K giriş | Jumbo çerçeve desteği: 9216 bayt. |
| Endüstriyel Protokoller | Profinet A Sınıfı uygunluk belgesi (isteğe bağlı sipariş kodu ile temin edilebilir). |
2. Güç ve Elektriksel Özellikler
| Parametre | Detaylar |
|---|---|

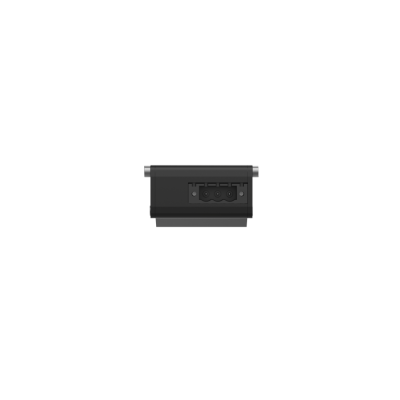

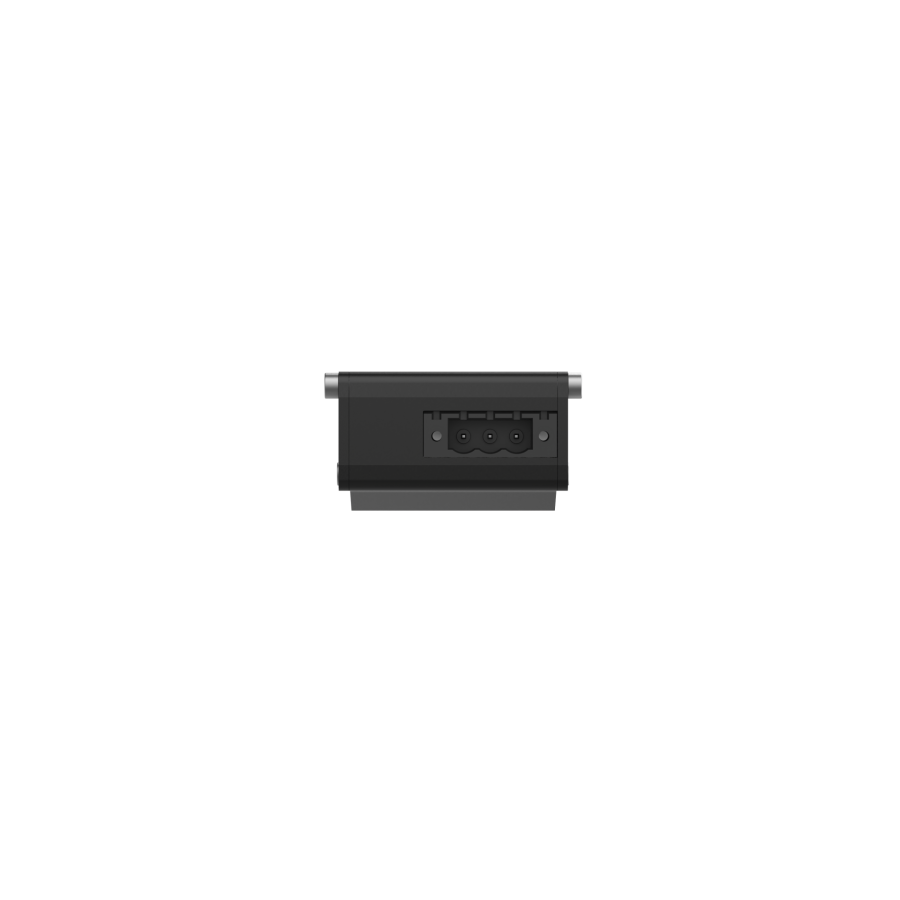

| Bağlantı ve Voltaj Aralıkları | • 3 pimli endüstriyel DC güç soketi ve topraklama terminali. • DC Giriş Aralığı: 7 – 57 VDC (Aşırı gerilim ve ters kutup korumalı). • AC Giriş Aralığı: 12-40 VAC (50/60Hz) (Özellik sipariş koduna göre değişiklik gösterebilir). |
| Güç Tüketimi | Boşta: 1 W / Maksimum: 1,5 W. |
3. Fiziksel Özellikler ve Çalışma Ortamı
| Özellik | Açıklama |
|---|---|
| Kasa ve Boyutlar | Eloksallı alüminyum gövde ve paneller. 113 x 28 x 50 mm ölçüler, 142 g ağırlık. |

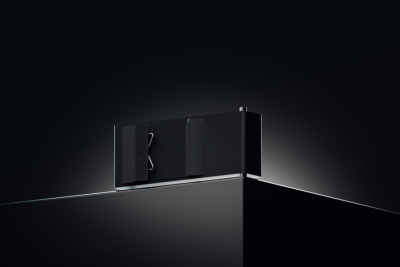

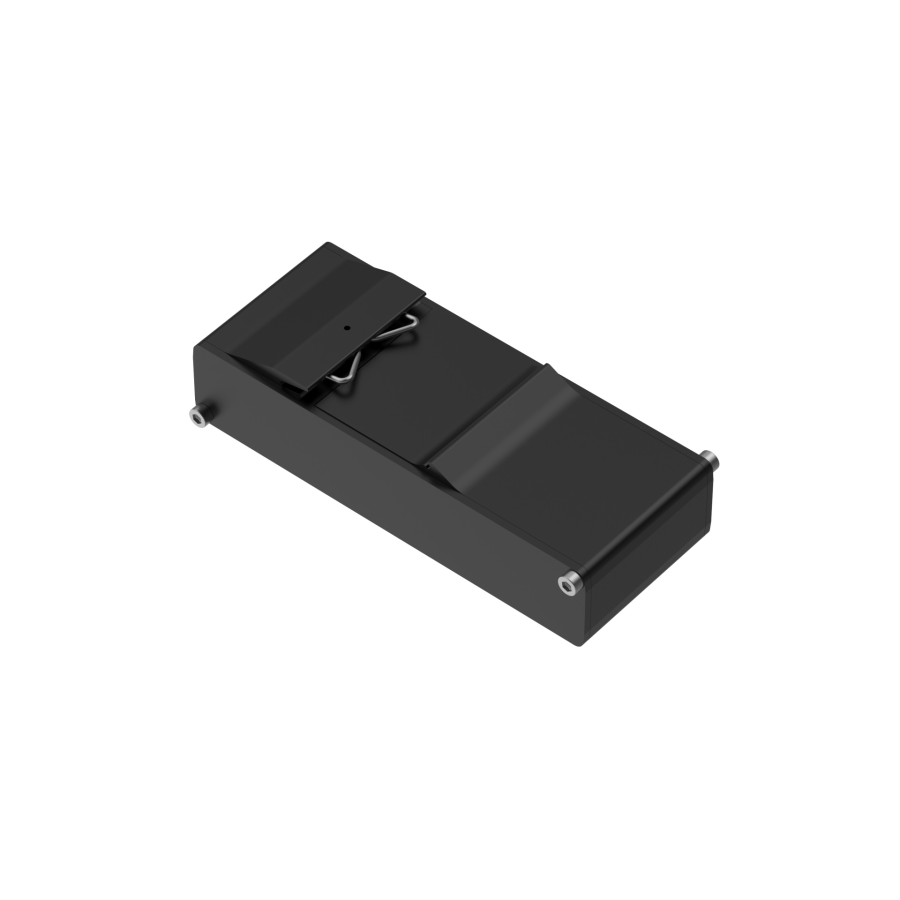

| Montaj ve Arayüzler | Entegre DIN ray braketi. 5 adet RJ45 portu, güç soketi, topraklama terminali ve durum LED'leri (Güç ve ETH). |
| Çevre Koşulları | Çalışma sıcaklığı: -40 °C ila 75 °C | Çalışma nemi: %5 ila %95 yoğuşmasız | Koruma Sınıfı: IP30. |
4. Standart Paket İçeriği ve Versiyonlar
| Kategori | Detaylar |
|---|---|
| Standart Paket* | • TSF010 Anahtar • 3-pin güç konektörü • QSG (Quick Start Guide - Hızlı Başlangıç Kılavuzu) • Ambalaj kutusu |
| Mevcut Versiyonlar (TSF010) | • TSF010 000000: Standart paket (PSU yok, 7–57 VDC) • TSF010 000001: Profinet Class A uygunluğu (PSU yok, 7–57 VDC) • TSF010 010000: AC Voltaj desteği (12-40 VAC, PSU yok) • TSF010 010001: Profinet Class A + AC Voltaj desteği (PSU yok) |
| Sınıflandırma Kodları | HS Kodu: 851762 | HTS: 8517.62.00 |
