Özellikler:
● Kendi tasarımımız olan T5L ASIC tabanlı, 16,7 milyon renk, 24 bit, 480*272 piksel, TN TFT LCD;
● Dokunmatik ekran yok/Dirençli dokunmatik ekran/Kapasitif dokunmatik ekran;
● TTL/CMOS; güç kaynağı ve seri iletişim için 10 pinli 1,0 mm soket;
● Çoklu indirme modu: SD kart veya çevrimiçi seri port üzerinden;
● Çift Geliştirme Sistemi: DGUS II/ TA (Komut seti);
● TN Görüş Açısı: 70°/70°/50°/70° (Sol/Sağ/Yukarı/Aşağı);
● Çift çekirdekli GUI ve OS ile zengin kontrollere sahip GUI. DWIN OS çekirdeği, DWIN OS dili veya KEIL C51 aracılığıyla ikinci geliştirme için kullanıcıya açıktır.

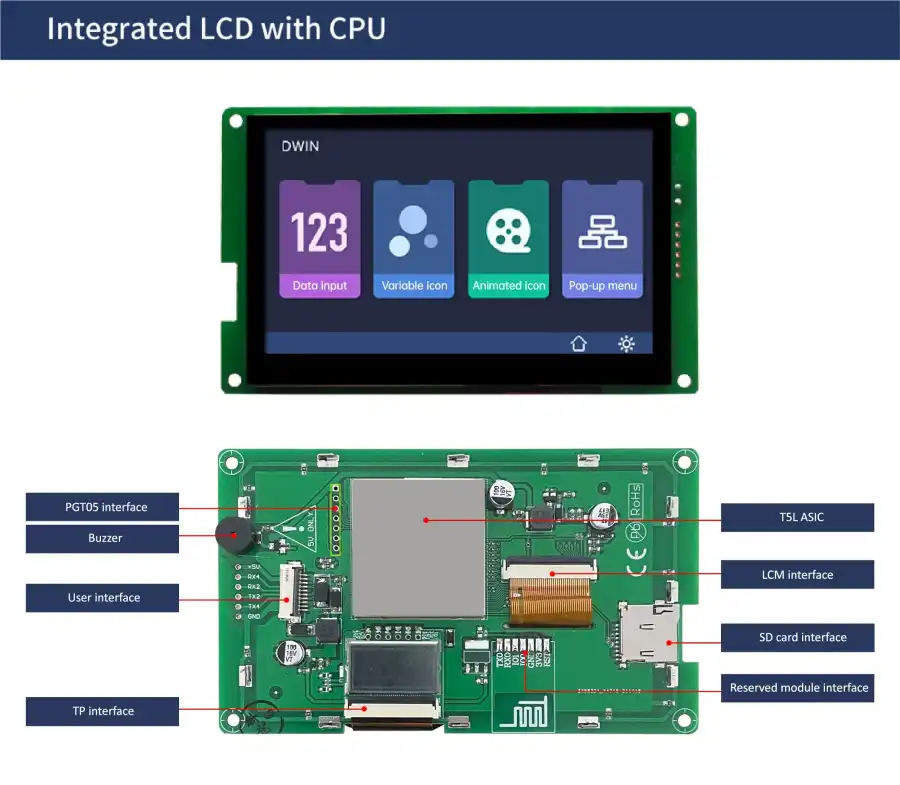

Donanım ve arayüz açıklaması
|
LCM arayüzü |
FPC40_0.5mm, RGB arayüzü |
|
TP arayüzü |
Kapasitif dokunmatik: COB yapısı, IIC arayüzü |
|
Dirençli dokunmatik: 4Pin_1.0mm arayüz |
|
|
Kullanıcı arayüzü |
Güç kaynağı ve seri iletişim için 10 pinli 1,0 mm soket. İndirme hızı (tipik değer): 12 KByte/s |
|
Flaş |
Yazı tipleri, resimler ve ses dosyaları için 16 MB NOR Flash bellek. Yeniden yazma döngüsü: 100.000'den fazla kez. |
|
Zil |
3V pasif zil. Güç: <1W |
|
SD kart arayüzü |
FAT32. SD kart arayüzü üzerinden indirilen dosyalar istatistiklerde görüntülenebilir. İndirme hızı: 4 Mb/s |
|
Ayrılmış modül arayüzü |
Wi-Fi modülü: uzaktan güncelleme yapmak için bulut platformuna bağlanın; USB modülü: USB flash disk ile dosyaları indirin. |
|
PGT05 arayüzü |
Ürün kazara çöktüğünde, DGUS çekirdeğini güncellemek ve ürünün normale dönmesini sağlamak için PGT05'i kullanabilirsiniz. |
Parametreleri Görüntüle
|
LCD Tipi |
TN, TFT LCD |
|
Bakış Açısı |
Normal görüş açısı, 70°/70°/50°/70° (Sol/Sağ/Yukarı/Aşağı) |
|
Çözünürlük |
480×272 piksel (0°/90°/180°/270° açılarını destekler) |
|
Renk |
24-bit 8R8G8B |
|
Aktif Alan (AA) |
95,00 mm (G) × 53,90 mm (Y) |
|
Arka Aydınlatma Modu |
NEDEN OLMUŞ |
|
Arka Aydınlatma Servis Ömrü |
>20000 saat (Maksimum parlaklıkta sürekli çalışma koşuluyla parlaklığın %50'ye düşmesi için geçen süre) |
|
Parlaklık |
DMG48270C043_03WTC: 250nit |
|
DMG48270C043_03WTR: 250nit |
|
|
DMG48270C043_03WN: 300nit |
|
|
Parlaklık Kontrolü |
0~100 kademe (Parlaklık maksimum parlaklığın %1~%30'una ayarlandığında titreme meydana gelebilir ve bu aralıkta kullanılması önerilmez) |
|
Not: Uzun süre sabit sayfa görüntüsünden kaynaklanan görüntü bozukluklarını önlemek için dinamik ekran koruyucu duvar kağıtları kullanabilirsiniz. |
|
Seri Arayüz Parametreleri
|
Mod |
UART2: 3.3V ve 5V TTL/CMOS |
||||
|
Gerilim Seviyesi |
Test Koşulu |
Min |
Tip |
Maksimum |
Birim |
|
Çıkış 1, Iout = 1mA |
3.0 |
3.3 |
- |
V |
|
|
Çıkış 0, Iout = -1mA |
- |
0 |
0.3 |
V |
|
|
Giriş 1, Iin = 1mA |
2.4 |
3.3 |
5.0 |
V |
|
|
Giriş 0, Iin = -1mA |
0 |
- |
0,5 |
V |
|
|
Baud Hızı |
3150~3225600 bps, tipik değer 115200 bps |
||||
|
Veri Formatı |
UART2: N81 |
||||
|
Arayüz Kablosu |
10Pin_1.0mm |
||||
Elektrik özellikleri
|
Nominal Güç |
<5W |
|
|
Çalışma Gerilimi |
4,5~5,5V, tipik değer 5V |
|
|
Çalışma Akımı |
250mA |
VCC=5V, maksimum arka ışık |
|
90mA |
VCC=5V, arka ışık kapalı |
|
|
Önerilen güç kaynağı: 5V 1A DC |
||
Çalışma ortamı
|
Çalışma Sıcaklığı |
-20℃~70℃ (5V @ %60 RH) |
|
Depolama Sıcaklığı |
-30℃~80℃ |
|
Konformal Kaplama |
Hiçbiri |
|
Çalışma Nem Oranı |
%10~%90 bağıl nem, tipik değer %60 bağıl nemdir. |
