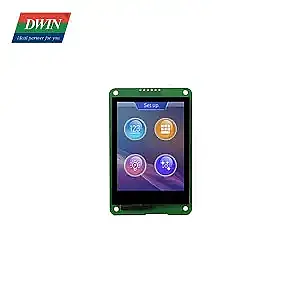

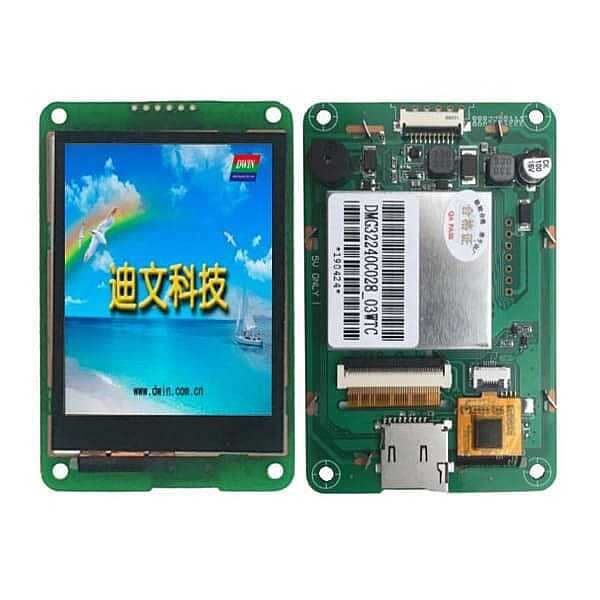

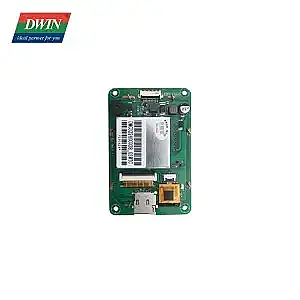

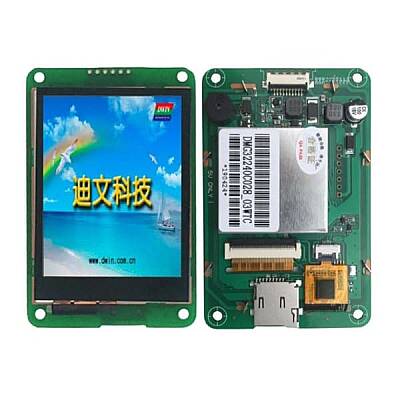

DMG32240C028_03WTC

Kategori

HMI ve HDMI Modüller

Üretici Firma

BEIJING DWIN

Paket Tipi

BOX

Ürün Durumu

-

RoHS Durumu

RoHS Belgeli

Boyutu

2.8"

Çözünürlük

320 x 240

Dokunmatik Fonksiyon

Kapasitif Dokunmatik

Arayüz

TTL x2

Aktif Alan

44.2 x 58.3 mm

Voltaj Değeri

4.5V ~ 5.5V

Parlaklık

200 cd

Kontrol Kartı

N/A

En-Boy Oranı

N/A

Görüş Yönü

TN

Ek Özellik

N/A

Dış Uzunluk

85.2 mm

Dış Genişlik

55.6 mm

Dış Yükseklik

12 mm

LCM Arayüzü

FPC40 0.5mm, RGB arayüz

TP Arayüzü

Kapasitif: 6Pin 0.5mm (I2C), Dirençli: FPC4 1.0mm

Kullanıcı Arayüzü

10 pin 1.0mm soket (güç + seri iletişim)

İndirme Hızı

12 KB/s (seri iletişim)

Flash Bellek

16MB NOR Flash (100.000+ yazma döngüsü)

Buzzer

3V pasif buzzer (<1W)

SD Kart

FAT32 destekli, 4 Mb/s veri aktarım

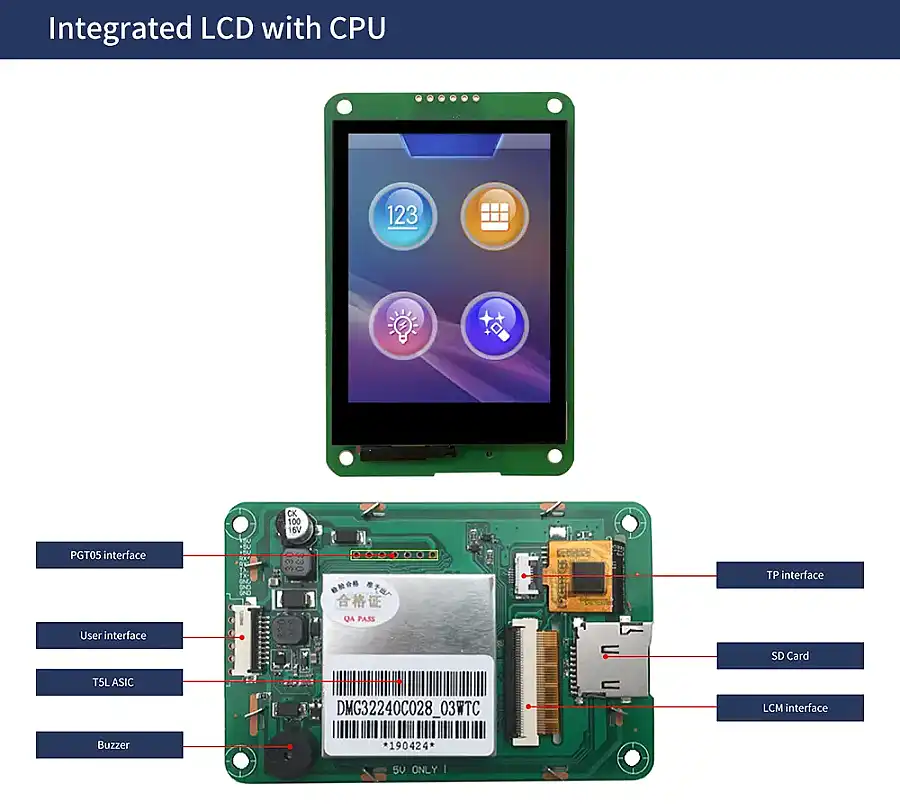

PGT05 Arayüzü

Firmware güncelleme ve kurtarma desteği

LCD Tipi

TN, TFT LCD

Görüş Açısı

70°/70°/50°/70° (Sol/Sağ/Yukarı/Aşağı)

Çözünürlük

240 x 320 (0°/90°/180°/270° destekli)

Renk

18-bit (6R6G6B)

Aktif Alan

58.30 x 44.20 mm

Arka Aydınlatma

LED

Backlight Ömrü

>20.000 saat

Parlaklık

250 nit

Parlaklık Kontrolü

0~100 kademe

Tip

Kapasitif Panel

Yapı

Temperli cam, ≥6H sertlik

Işık Geçirgenliği

>%85

Tip

Dirençli Panel

Yapı

ITO film + ITO cam

Işık Geçirgenliği

%78 ±3

Mod

UART2: TTL/CMOS, UART4: TTL/CMOS

Baud Rate

3150 ~ 3225600 bps (Tipik: 115200)

Veri Formatı

UART2: N81 / UART4: N81, E81, O81, N82

Çıkış 1

3.0 ~ 3.3V

Çıkış 0

0 ~ 0.3V

Giriş 1

2.4 ~ 5.0V

Giriş 0

0 ~ 0.5V

Arayüz Kablosu

10 Pin 1.0mm

Nominal Güç

<5W

Çalışma Gerilimi

4.5V ~ 5.5V (Tipik 5V)

Akım (Max)

130 mA (arka ışık açık)

Akım (Min)

70 mA (arka ışık kapalı)

Önerilen Güç

5V 1A DC

Çalışma Sıcaklığı

-20°C ~ +70°C

Depolama Sıcaklığı

-30°C ~ +80°C

Nem

%10 ~ %90 RH

Tipik Nem

%60 RH

Konformal Kaplama

Yok
