LE310X1 GSM Board
LE310X1 GSM Board

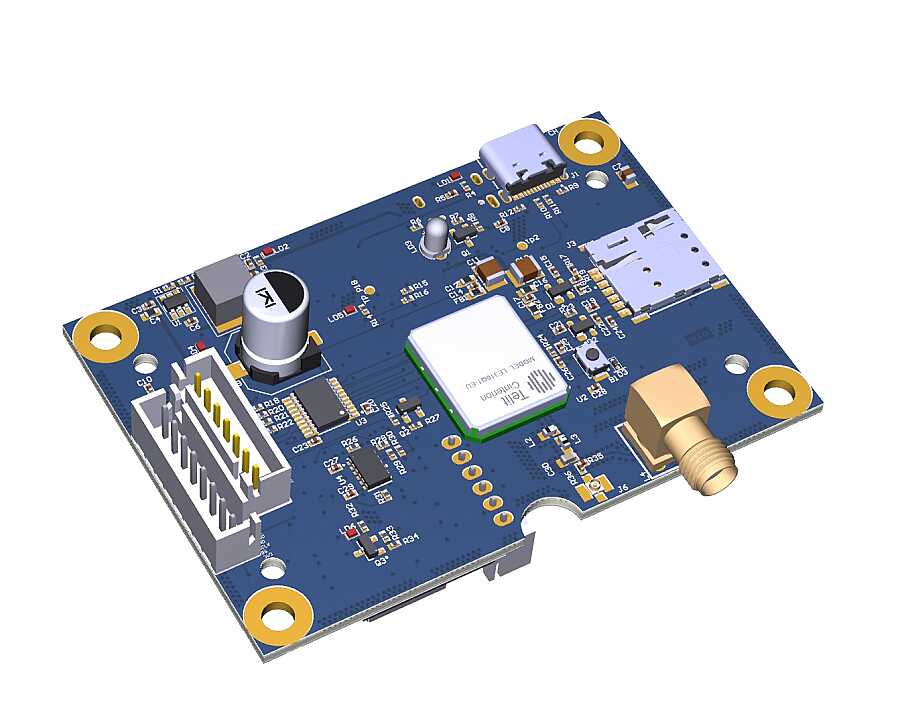

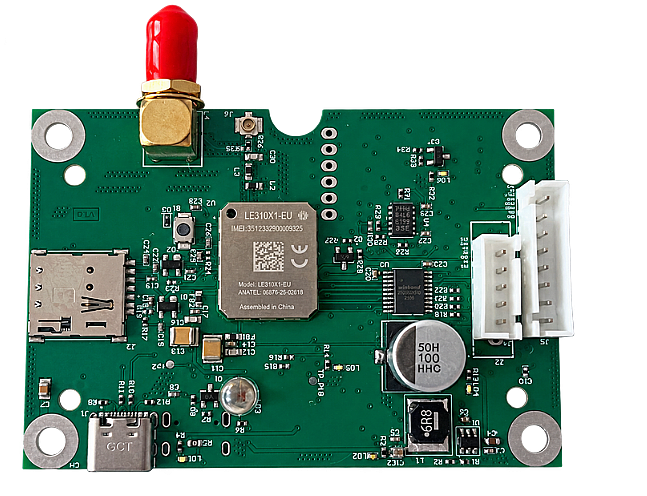

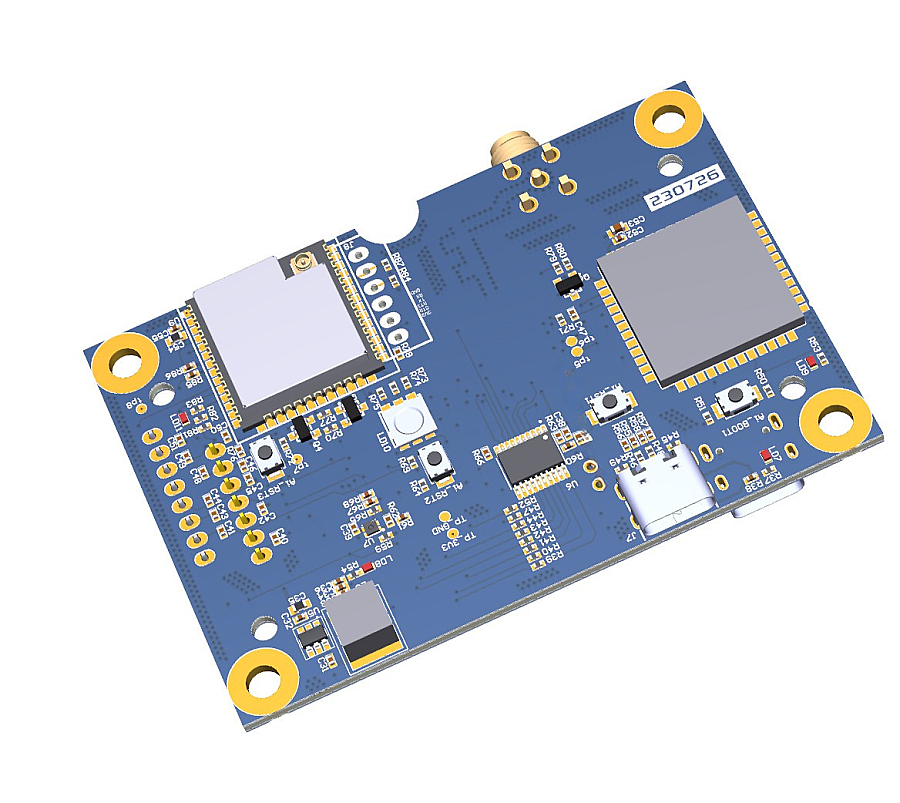

LE310X1 GSM Board; haberleşme, sensör ve kontrol fonksiyonlarını, çift taraflı dizgiye sahip kompakt kart yapısı üzerinde bir araya getirerek farklı IoT ve saha uygulamaları için bütünleşik bir donanım platformu sunar.
Kartın merkezinde yer alan Telit Cinterion LE310X1 hücresel haberleşme modülü, GSM/LTE tabanlı uzaktan veri iletişimini destekler. Ai-Thinker RA-09H LoRa modülü ise uzun menzilli ve düşük güç tüketimli kablosuz haberleşme yeteneği kazandırır.
Kart üzerinde bulunan ADXL375 ivme sensörü, hareket, titreşim ve ivme değişimlerinin algılanmasına; GXHT40 sıcaklık ve nem sensörü ise ortam koşullarının izlenmesine olanak tanır.
USB Type-C, UART, SPI, I²C ve GPIO arayüzleri sayesinde farklı çevre birimleri ve harici sistemlerle entegrasyon kolaylaştırılmıştır. Nano SIM kart arayüzü, harici hücresel anten bağlantısı, yardımcı kontrol modülü, lojik seviye dönüştürme ve güç yönetimi devreleriyle desteklenen kart; haberleşme, veri toplama, izleme ve kontrol gerektiren uygulamalarda çok yönlü bir altyapı sağlar.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Ana Hücresel Modül | Telit Cinterion LE310X1 |
| Hücresel Haberleşme | GSM/LTE tabanlı uzaktan veri iletişimi |
| LoRa Modülü | Ai-Thinker RA-09H |
| Yardımcı Kontrol Modülü | M61-32S |
| İvme Sensörü | ADXL375 |
| Sıcaklık / Nem Sensörü | GXHT40 |
| SIM Kart Desteği | Nano SIM kart arayüzü |
| Anten Bağlantısı | Harici hücresel anten için U.FL bağlantısı |
| USB | USB 2.0 / USB Type-C |
| Haberleşme Arayüzleri | UART, SPI, I²C, GPIO |
| Lojik Seviyeler | 1.8 V / 3.3 V |
| Seviye Dönüştürme | TXS0108E |
| Güç Hatları | 5 V, 3.8 V ve 3.3 V DC/DC güç yönetimi |
| Kontrol Fonksiyonları | Reset, Boot, ON/OFF ve Hardware Shutdown |
| Durum Göstergeleri | RGB LED ve durum LED'leri |
| Kart Yapısı | Çift taraflı dizgiye sahip kompakt PCB yapısı |
