Ürün Açıklaması

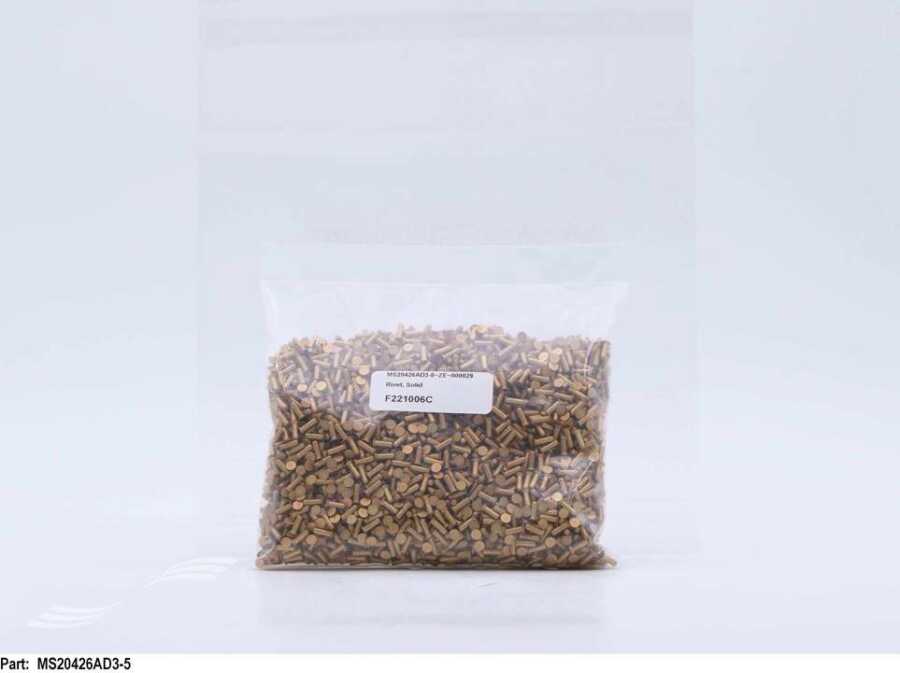

MS20426AD3-5, havacılık ve savunma sanayii uygulamaları için geliştirilen, MS20426AD serisine ait yüksek hassasiyetli gömme (100° havşa başlı) katı alüminyum perçindir. 2117-T4 alüminyum alaşımından üretilmiş olup yüksek mukavemet, düşük ağırlık ve uzun servis ömrü sunar.
Perçinin 3/32 inç (0.093") sap çapı ve 5/16 inç (0.312") uzunluğu, ince metal levhaların güvenilir şekilde birleştirilmesini sağlar. Yüzeyi MIL-A-8625 anodize veya MIL-C-5541 kromat dönüşüm kaplama standartlarına uygun olarak işlenebilir ve korozyona karşı yüksek direnç sunar.
MS20426AD3-5; uçak gövde montajları, askeri hava araçları, füze sistemleri, radar sistemleri, haberleşme ekipmanları ve çeşitli savunma sanayii projelerinde yaygın olarak tercih edilmektedir. Ürün, NSN 5320-00-117-6939 numarası ile askeri lojistik sistemlerinde tanımlıdır.
Yaklaşık 1 pound içerisinde 4.116 adet perçin bulunur ve minimum sipariş miktarı 1 pound olarak sunulmaktadır.
Teknik Özellikler
Özellik | Değer |
Ürün Kodu | MS20426AD3-5 |
Model | MS20426AD35 |
Ürün Serisi | MS20426AD |
Ürün Tipi | Katı Havşa Başlı Perçin |
Standart | MS20426 |
Malzeme | 2117 Alüminyum Alaşımı |
Isıl İşlem | T4 Solution Heat Treated |
Baş Tipi | Gömme (Flush Countersunk) |
Havşa Açısı | 99.5° – 100.5° |
Sap Çapı | 0.093" – 0.097" (3/32") |
Uzunluk | 0.302" – 0.322" (5/16") |
Baş Çapı | 0.175" – 0.183" |
Sap Ucu | Düz, Radius Pahlı |
Yaklaşık Adet | 4.116 Adet / Pound |
Yüzey İşlemi
Özellik | Değer |
Yüzey İşleme | Anodize veya Kromat Kaplama |
MIL Standardı | MIL-A-8625 |
MIL Standardı | MIL-C-5541 |
Malzeme Bilgileri
Özellik | Değer |
Malzeme Standardı | QQ-A-430 |
Alaşım | 2117 Alüminyum |
Isıl İşlem | T4 |
Lojistik Bilgileri
Özellik | Değer |
NSN | 5320-00-117-6939 |
FSC | 5320 |
Program B | 7616.10.3000 |
ECCN | EAR99 |
Paket Ağırlığı | Yaklaşık 1.115 lb |
Minimum Sipariş | 1 Pound |
Nakliye Sınıfı | 013630 Aluminium Rivets |
Kullanım Alanları
- Uçak gövde montajı
- Havacılık sanayii
- Savunma sanayii
- Askeri hava araçları
- Füze sistemleri
- Radar sistemleri
- Uydu haberleşme sistemleri
- Havacılık bakım ve onarım
- Metal levha montajları
- Yapısal alüminyum bağlantıları
- OEM havacılık üretimi
- MRO uygulamaları
- Askeri ekipman üretimi
Referans Uygulamalar
- AIM-120 AMRAAM
- B-1
- B-52
- A-10 Thunderbolt II
- HC-130
- EC-130E
- MC-130H
- AC-130H
- AN/UYQ-3A
- AN/TPN-18
- AN/TRQ-32
- AN/GSC-39(V)1
- AN/TLQ-17A
Ürün Avantajları
- Havacılık standardı üretim
- 2117-T4 yüksek dayanımlı alüminyum
- Hafif yapı
- Korozyon direnci
- 100° havşa başlı tasarım
- Kolay montaj
- Uzun servis ömrü
- Askeri standartlara uygun
- OEM kalitesi
- Savunma sanayi uygulamalarına uygun
- Yüksek hassasiyetli üretim
- Düşük ağırlık
- Güvenilir bağlantı performansı
