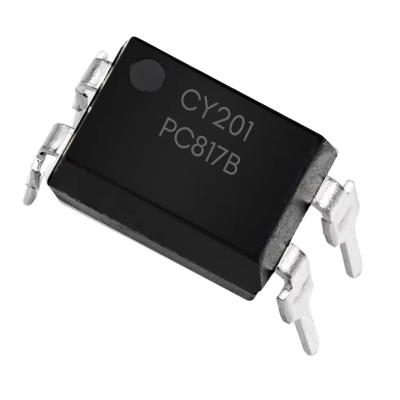

PC817B

Ürün Açıklaması

American Bright Optoelectronics Corporation tarafından üretilen bu optokuplör, 5000Vrms izolasyon voltajına sahiptir ve tek kanallıdır. 1.2V'lik ileri voltaj ve 35V maksimum çıkış voltajı ile çalışır. 4µs tipik açma ve kapama süresiyle hızlı performans sağlar. Transistör çıkış tipi olan bu optokuplör, -30°C ile 110°C aralığında çalışma sıcaklığına sahiptir. Delikten geçme montaj tipinde ve 4-DIP pakete sahiptir, çeşitli endüstriyel uygulamalarda güvenle kullanılabilir.

Özellikler

• Üretici: American Bright Optoelectronics Corporation
• Seri: -
• Kanal Sayısı: 1
• İzolasyon Voltajı: 5000Vrms
• Akım Transfer Oranı (Min): %130 @ 5mA
• Akım Transfer Oranı (Max): %260 @ 5mA
• Açma / Kapama Süresi (Tipik): 4µs, 4µs
• Yükselme / Düşme Süresi (Tipik): 4µs, 3µs
• Giriş Tipi: DC
• Çıkış Tipi: Transistör
• Çıkış Voltajı (Maks): 35V
• Çıkış Akımı / Kanal: 50mA
• İleri Voltaj (Vf) (Tipik): 1.2V
• DC İleri Akım (If) (Maks): 50 mA
• Vce Doygunluk (Maks): 200mV
• Çalışma Sıcaklığı: -30°C ~ 110°C
• Montaj Tipi: Delikten Geçme
• Paket / Kılıf: 4-DIP (0.300", 7.62mm)
• Tedarikçi Cihaz Paketi: 4-DIP
