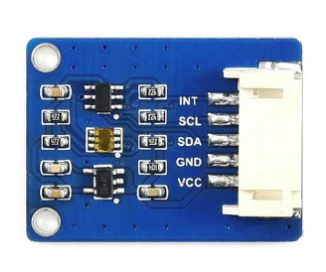

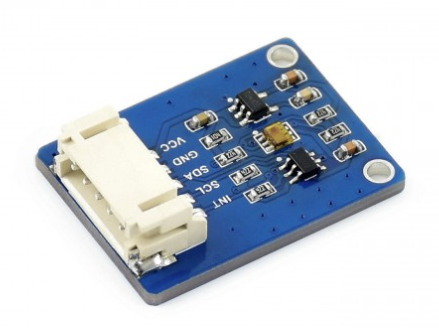

TSL25911 Infrared Light Intensity Sensor

Açıklama:

Bu, TSL25911 tabanlı yüksek hassasiyetli dijital ortam ışığı sensör modülüdür. 600M:1 geniş dinamik aralık sunar ve 88000 Lux'a kadar ışık yoğunluğunu tespit edebilir. I2C arayüzü ile kontrol edilir ve düşük güç tüketimi ile çalışır, farklı aydınlatma ortamlarında kullanılabilir.

Özellikler:

• TSL25911FN kullanır, kızılötesi ve görünür ışığı ölçer (TSL2561'den daha geniş aralık)
• Yerleşik ADC, ışık yoğunluğu sinyalini doğrudan I2C arayüzüne iletir, daha az gürültü
• Yüksek hassasiyet: 188 µLux, geniş dinamik aralık: 600M:1
• Yerleşik kızılötesi fotodiyot, güçlü kızılötesi gürültü ortamında hassas ölçüm yapar
• Programlanabilir üst ve alt eşiklerle kesme çıkışı sağlar
• 3.3V/5V çalışma voltajı ile uyumlu voltaj çevirici mevcut
• Geliştirme kaynakları ve kılavuz (Raspberry Pi/Arduino/STM32 örnekleri ile birlikte)

Teknik Özellikler:

• Işık sensörü: TSL25911FN
• İletişim arayüzü: I2C (sabit adres: 0x29)
• Etkili aralık: 0~88000 Lux
• Çalışma voltajı: 3.3V/5V
• Boyutlar: 27 mm × 20 mm
• Montaj deliği boyutu: 2.0 mm

Pin Bağlantıları: Mikrodenetleyici ile çalışırken:

• VCC ↔ 3.3V / 5V
• GND ↔ GND
• SDA ↔ MCU.I2C veri hattı
• SCL ↔ MCU.I2C saat hattı
• INT ↔ kesme çıkışı (isteğe bağlı)
